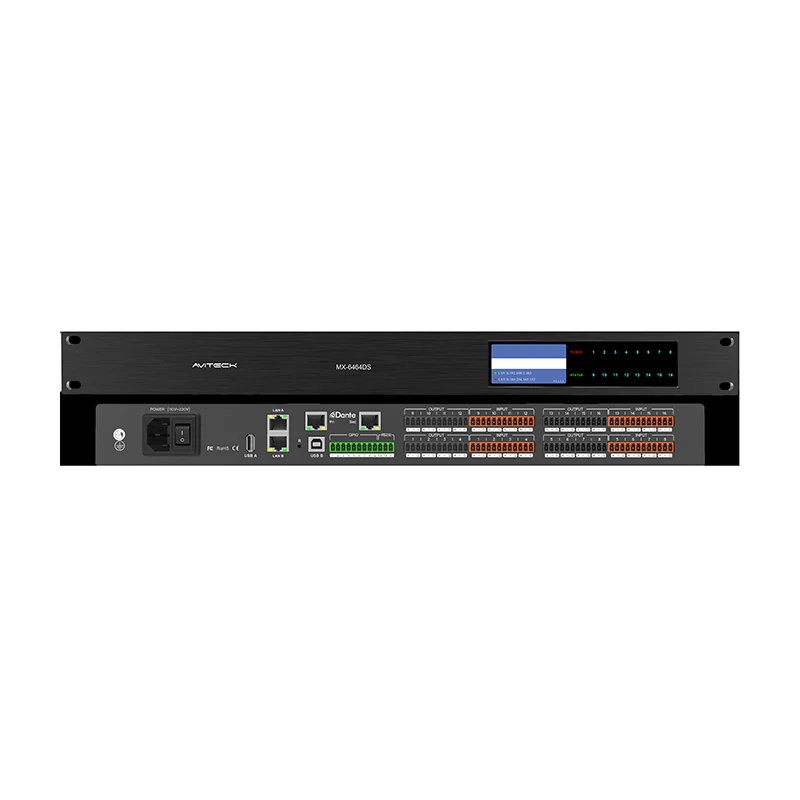

64kanálový Dante DSP

Digitální audio procesor 64Channel Dante DSP je volně navržený produkt pro zpracování a řízení zvuku. Přední panel je dodáván s barevným displejem s vysokým rozlišením, který může zobrazovat aktuální pracovní stav zařízení. Přijímá pokročilou technologii zpracování DSP. Systém poskytuje řadu modulů pro zpracování zvuku, ze kterých si můžete vybrat. Otevřená softwarová architektura může řešit různé praktické problémy v aplikačním scénáři. . 128 síťových audio kanálů, které poskytují velkou šířku pásma, nízkou latenci, vysokou kompatibilitu a nízkonákladová řešení pro síťový přenos zvuku.

Specifikace produktu 64Channel Dante DSP

Hlavní funkce 64kanálového produktu Dante DSP

1. Základní hardwarové komponenty

Vysoce výkonný procesor DSP: Používá High performance DSP Sharc21569 společnosti Analog Devices, což je vysoce výkonný čip pro digitální zpracování signálu (DSP) od společnosti Analog Devices (ADI), známý pro svou vysokou přesnost, nízkou spotřebu energie a vynikající spolehlivost. Čipy DSP řady Sharc se často používají v aplikacích, které vyžadují vysoce výkonné zpracování zvuku.

Procesor NXP I.ML ARM: Jako další jádrový procesor poskytuje procesor I.ML ARM společnosti NXP výkonné výpočetní a řídicí schopnosti, které pomáhají realizovat komplexní funkce zpracování a ovládání audio signálu.

2. Funkce síťového zvuku

Podpora 64*64 síťových zvukových kanálů Dante: Hardware podporuje až 64 vstupů a 64 výstupů síťových zvukových kanálů Dante, čímž je dosaženo nízkolatenčního přenosu vícekanálového zvuku. Zároveň je také kompatibilní se standardem AES67, což znamená, že může spolupracovat s dalšími zařízeními AoIP (Audio over IP), která se řídí standardem AES67.

Dva porty Gigabit Ethernet: Pro připojení zvuku Dante nebo síťové zálohování, zajišťující stabilitu a spolehlivost přenosu zvuku.

3. Analogové audio rozhraní

Až 32 analogových audio I/O kanálů: Poskytuje bohatou sadu analogových audio vstupních a výstupních rozhraní pro splnění různých požadavků na zpracování zvuku.

16 mikrofonních/linkových analogových audio vstupních kanálů: Podporuje mikrofonní a linkový vstup, vhodný pro různé zdroje zvuku.

16 linkových analogových audio výstupních kanálů: Poskytuje linkový výstup pro ovládání různých audio zařízení.

4. Další rozhraní a funkce

Rozhraní USB A a USB B: Poskytuje flexibilní možnosti připojení USB pro přenos dat a ovládání zařízení.

Rozhraní RS232: Podporuje sériovou komunikaci, vhodné pro připojení a ovládání s jinými zařízeními.

Rozhraní GPIO: Osm rozhraní GPIO lze použít pro volnou konfiguraci vstupů a výstupů, což zvyšuje flexibilitu a škálovatelnost hardwaru.

Dva nezávislé 100gigabitové ethernetové porty: Používají se pro řídicí připojení nebo síťové zálohování, poskytují další redundanci a zabezpečení sítě.

Až 8*8 digitálních zvukových záznamových a vysílacích kanálů USB: Podporuje nahrávání a vysílání vícekanálového digitálního zvuku, vhodné pro různé scénáře zvukových aplikací.

5. Návrh napájení a architektury

Vestavěný vyhrazený napájecí modul: Zajišťuje stabilní napájení a zlepšuje spolehlivost a stabilitu zařízení.

12V (500mA) DC externí napájecí zdroj: poskytuje pohodlný způsob přístupu k napájecímu zdroji.

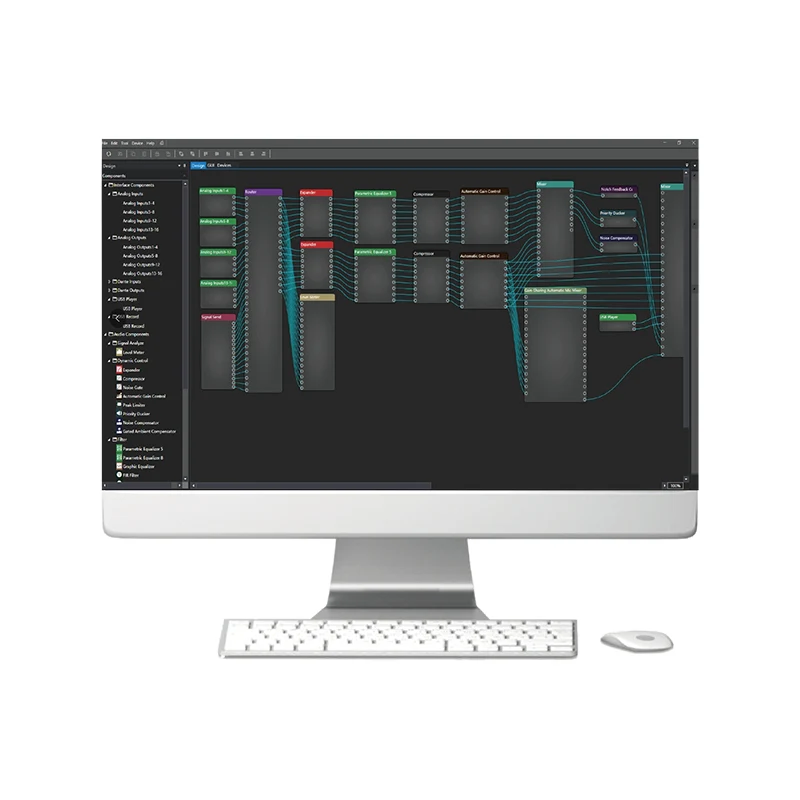

Otevřená architektura: umožňuje uživatelům libovolně nastavit zpracování signálu a procesy a také navrhovat uživatelská ovládací rozhraní, což poskytuje velkou flexibilitu a přizpůsobitelnost.

6. Další funkce

Podpora USB zvukové karty: rozšiřuje možnosti zpracování zvuku.

Vestavěné AEC, ANC, AFS: AEC (potlačení ozvěny), ANC (aktivní regulace hluku) a AFS (automatické potlačení zpětné vazby) a další funkce zlepšují kvalitu a efekt zpracování zvuku.

Podpora připojení WIFI: poskytuje možnosti bezdrátového připojení pro usnadnění komunikace a přenosu dat s jinými zařízeními v bezdrátové síti.

Aplikace produktu 64Channel Dante DSP

64kanálový produkt Dante DSP představuje významný pokrok v technologii zpracování zvuku a nabízí širokou škálu aplikací díky svému vysokému výkonu a flexibilitě. Zde je podrobný přehled jeho potenciálních aplikací:

1. Živý zvuk a místa vystoupení

Míchání a směrování zvuku: Schopnost DSP zpracovat 64 kanálů síťového audia Dante je ideální pro prostředí živého zvuku a umožňuje komplexní míchání a směrování zvukových signálů.

Redukce ozvěny a šumu: Vestavěné moduly AEC (Acoustic Echo Canceller) a ANC (Active Noise Control) mohou výrazně snížit nežádoucí ozvěnu a šum a zlepšit tak celkovou kvalitu zvuku.

2. Nahrávací studia

Vícestopé nahrávání: Díky podpoře až 64 kanálů zvuku je DSP perfektní pro vícestopé nahrávání, zachycující každý detail vystoupení.

Integrace digitální zvukové pracovní stanice: DSP lze bez problémů integrovat s oblíbenými DAW (Digital Audio Workstation), čímž poskytuje bezproblémový pracovní postup pro nahrávání, úpravy a mixování zvuku.

3. Vysílání a streamování

Zpracování zvuku pro živé přenosy: Výkonné možnosti zpracování DSP lze využít ke zlepšení kvality zvuku živých přenosů, což zajistí, že diváci obdrží vysoce věrný zvukový zážitek.

Vícekanálové vysílání zvuku: Díky podpoře kompatibility AES67 lze DSP použít ve vysílacích prostředích k přenosu a příjmu vícekanálových zvukových signálů přes sítě IP.

4. Konferenční a zasedací prostory

Audio konference: DSP lze použít k usnadnění audiokonferencí s podporou funkcí, jako je automatické řízení zisku (AGC) a potlačení šumu pro zajištění čisté komunikace.

Centralizované ovládání: S možnostmi ovládání RS232, RS485 a UDP lze DSP integrovat do centralizovaného řídicího systému, což umožňuje snadnou správu nastavení zvuku a zařízení.

5. Instalace a zvukové systémy

Distribuce zvuku: Ve velkých instalacích lze DSP použít k distribuci zvukových signálů do více zón nebo místností s podporou přesného směrování a ovládání.

Optimalizace zvukového systému: Výkonné schopnosti zpracování DSP lze použít k optimalizaci zvukového systému pro různá prostředí, čímž se zajistí, že zvuk bude poskytován s čistotou a přesností.

6. Vzdělávání a školení

Posílení zvuku pro učebny: DSP lze použít ke zlepšení zvukového zesílení ve třídách a zajistit, aby studenti jasně slyšeli přednášky a prezentace.

Distanční vzdělávání a webové semináře: Díky podpoře vícekanálového nahrávání a streamování zvuku lze DSP použít k usnadnění distančního vzdělávání a webinářů, které účastníkům poskytují vysoce kvalitní zvukový zážitek.

7. Centra a divadla Performance Arts

Mixování zvuku pro živá vystoupení: DSP lze použít ke smíchání zvukových signálů pro živá vystoupení v divadlech a centrech performance art, což zajišťuje, že publikum obdrží čistý a pohlcující zvukový zážitek.

Zvukový design a efekty: Díky svým výkonným schopnostem zpracování lze DSP použít k vytvoření složitých zvukových návrhů a efektů pro divadelní produkce.
