Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní 12kanálovou digitální zvukovou matici, která splní vaše specifické zvukové potřeby s přesností a spolehlivostí. Upřednostňujeme včasné dodání, abychom dodrželi termíny vašeho projektu a zajistili hladký chod vašich operací. S naší oddaností kvalitě a zákaznickým službám nám můžete důvěřovat, že jsme vaším spolehlivým partnerem v oblasti řešení audio techniky.
|
Model č. |
MX-1212 |
|
Hlavní Supřesnění |
|
|
DSP čip |
Ti 456MHz FLOPS Dvoujádrový |
|
USB 2.0 nahrávání/přehrávání |
Podpora |
|
Generátor centrální řídicí sady instrukcí |
Podpora |
|
Zpracování vstupu |
Předzesilovač, generátor signálu, expandér, kompresor, 5pásmová parametrická ekvalizace, automatický zisk, funkce automatického míchání AM, AFS,AEC,ANC |
|
Zpracování výstupu |
Správce reproduktorů (31pásmový grafický ekvalizér, delay, crossover, limiter, filtry vysokých a nízkých kanálů) |
|
Maticové míchání |
Míchání matice vstupních a výstupních signálů, řízení směšovacích komponent |
|
Funkce automatického sledování kamery |
Podpora |
|
Přednastavená scéna |
100 skupin vlastních nastavení |
|
Konfigurace portu |
|
|
Analogový vstupní kanál |
12 |
|
Analogový výstupní kanál |
12 |
|
Ovládací port Ethernet |
1 |
|
RS232, RS485 |
RS232：1；RS485:1 |
|
GPIO |
8 |
|
Zisk přední fáze |
51dB (každá úroveň 3dB, celkem 17 úrovní) |
|
Vyvážený/nevyvážený, podpora vstupu/výstupu |
Podpora |
|
MIC\LINE, podpora vstupu/výstupu |
Podpora |
|
Nezávislý vypínač 48V fantomového napájení pro každý kanál |
Podpora |
|
Zpracování DSP |
|
|
AM, AGC, AFS, AEC |
√ |
|
Specifikace |
|
|
Vzorkovací frekvence |
48k@24bit |
|
Fantomové napájení |
48V |
|
Frekvenční odezva |
20Hz-20KHz, ±0,3dB |
|
THD+N |
≤0,005 % @1k，4dBu |
|
Pracovní síla |
AC110V-220V, 50Hz/60Hz |
|
Hluková podlaha |
-90dBu |
|
Velikost |
482*258*45(mm) |

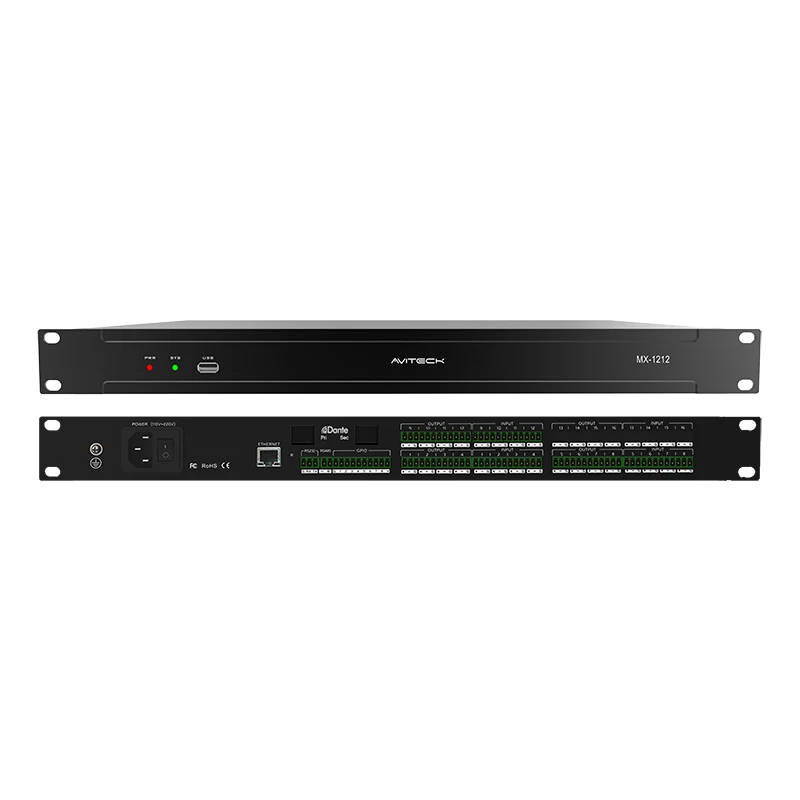

1. Připojení zařízení
① Zemnicí šroub: Vnitřní obvod zařízení je uzemněn tímto šroubem
② Rozhraní POWER: připojte napájecí zdroj 100~220V AC a kolébkový spínač.
③ Síťové ovládací rozhraní: ladění a sledování zařízení připojením k síťovému portu.
④ RESET: Dlouhým stisknutím tlačítka reset obnovíte tovární nastavení a restartujete procesor
⑤ Řídicí rozhraní RS232+ RS485+GPIO: Připojte řídicí terminál nebo centrální řídicí zařízení pro odesílání a přijímání řídicích příkazů.
⑥ Síťové rozhraní Dante: Pro přístup k audio sítím Dante
⑦ Rozhraní výstupu signálu: připojení zesilovače, aktivního reproduktoru a dalšího vybavení.
⑧ Rozhraní pro vstup signálu: připojte mikrofon, DVD a další zařízení.
2. Zapněte napájení
Zapněte napájení a zapněte jej. Když se rozsvítí indikátor napájení, počkejte, až indikátor stavu SYS přejde do blikajícího stavu, poté se zařízení spustí a dokončí
①PWR: kontrolka napájení.
②SYS: kontrolka stavu systému. Po spuštění zařízení bliká zelené světlo
③USB: úložná zařízení. (Podpora nahrávání a vysílání na disk formátu MP3 a WAV U)
3. Konfigurace klientské sítě
Výchozí IP adresa pro procesor je: 192.168.1.200, maska podsítě: 255.255.255.0, ujistěte se, že IP adresa klienta a procesor jsou ve stejném segmentu, aby se klientský software mohl normálně připojit k procesoru.
Poznámka: IP adresu procesoru lze upravit po úspěšném přihlášení klientského softwaru.
4. Otevřete webovou stránku a stáhněte si software
Otevřete přístup prohlížeče k IP adrese procesoru v hostitelském počítači klienta a zadejte následující stránku:
Kliknutím na tlačítko stahování na této stránce stáhnete software pro WINDOWS a podle pokynů jej nainstalujete.
Poznámka: Před instalací klientského softwaru se prosím ujistěte, že je váš WINDOWS nainstalován na Microsoft.Net Framework 3.5 nebo vyšší. Část systému (jako např. Windows 8, zobrazí se výzva: „informace o ovládání uživatelského účtu“), klikněte na „ok“ pro vylepšení softwarových oprávnění.
5. Přihlášení klientského softwaru
Po dokončení instalace klientského softwaru otevřete software, klikněte na tlačítko Hledat a zobrazte seznam IP aktuálních síťových zařízení. Dvojitým kliknutím připojte IP adresu zařízení, do vyskakovacího pole zadejte uživatelské jméno a heslo (výchozí uživatelské jméno: admin / heslo: 123456) a odešlete, po úspěšném přistání se odpovídající řádek IP adresy změní na zelenou červenou barvou.
6. Další nastavení
Úspěšné přihlášení znamená, že můžete dokončit zprovoznění a konfiguraci procesoru, další podrobnosti použijte v nabídce softwaru nápovědy k dokumentu nápovědy.
|
Procesor |
12 Pin Phoenix |
3 Pin Phoenix |
Elektrické vedení |
|
1 PC |
- |
1 PC |
1 PC |
|
Osvědčení |
Rychlý průvodce |
Šroubovák |
|
|
1 PC |
1 PC |
1 PC |
|
