V moderních konferenčních místnostech, hybridních pracovištích, prostředích distančního vzdělávání a sjednocených komunikačních systémech je čistý přenos hlasu nezbytný pro produktivní konverzace. Když je však zvuk z reproduktoru opět zachycen místním mikrofonem a přenesen zpět k účastníkovi na vzdáleném konci, vytvoří se nežádoucí ozvěna. Tato akustická ozvěna může přerušit konverzaci, snížit srozumitelnost řeči a vytvořit neprofesionální zážitek ze setkání.
Acoustic Echo Cancellation (AEC) je pokročilá technologie digitálního zpracování signálu (DSP) navržená k odstranění tohoto problému. Identifikací a odstraněním nežádoucích akustických ozvěn v reálném čase umožňuje AEC hladkou plně duplexní komunikaci, což umožňuje účastníkům na obou koncích konverzace mluvit přirozeně, aniž by slyšeli rušivé ozvěny.
Dnes se AEC stalo standardní funkcí profesionálních konferenčních audio systémů, DSP procesorů, USB konferenčních zařízení, videokonferenčních platforem a síťových audio řešení.
Než porozumíte AEC, je důležité porozumět tomu, jak vzniká akustické echo.
V typické konferenční místnosti je hlas vzdáleného účastníka reprodukován prostřednictvím reproduktorů. Zvuk se šíří místností, odráží se od stěn, stropů, stolů a dalších povrchů a následně je zachycován místními mikrofony. Bez potlačení ozvěny je tento odražený zvuk přenášen zpět ke vzdálenému účastníkovi, který po chvíli uslyší svůj vlastní hlas.
Na rozdíl od latence sítě je akustická ozvěna způsobena fyzickým akustickým prostředím a stává se znatelnější ve větších místnostech s více reproduktory, stropními mikrofony nebo dlouhou dobou dozvuku.
Mezi běžné příčiny akustického echa patří:
· Konferenční reproduktory umístěné v blízkosti mikrofonů
· Vysoce reflexní zasedací místnosti
· Velké konferenční stolky
· Pole stropních mikrofonů
· Vysoká hlasitost reproduktorů
· Hybridní konferenční systémy se současnými místními a vzdálenými účastníky
I zpoždění o pouhých několik set milisekund může výrazně ovlivnit kvalitu konverzace a znepříjemnit jednání.

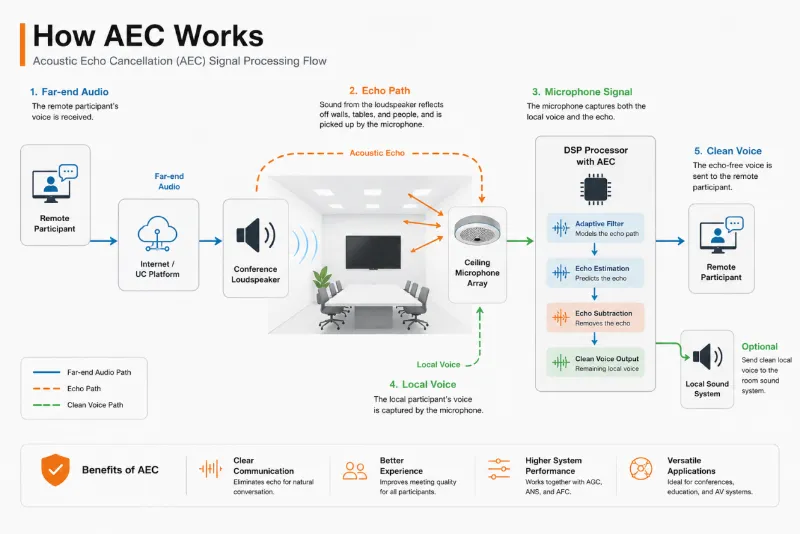

AEC nepřetržitě monitoruje jak výstupní signál reproduktoru, tak vstupní signál mikrofonu.
Procesor DSP přijímá referenční kopii signálu vyslaného do reproduktorů. Pomocí adaptivních filtračních algoritmů předpovídá, jak bude signál procházet místností, a odhadne ozvěnu, kterou zachytí mikrofony. Odhadovaná ozvěna je poté odstraněna ze signálu mikrofonu před přenosem zvuku ke vzdáleným účastníkům.
Protože se akustika místnosti neustále mění, jak se lidé pohybují, otevírají dveře nebo přeskupují nábytek, moderní algoritmy AEC se neustále přizpůsobují akustickému prostředí v reálném čase.
Typický pracovní postup zpracování AEC zahrnuje:
1. Přijměte referenční zvukový signál na vzdáleném konci.
2. Modelujte akustické charakteristiky místnosti.
3. Odhadněte vracející se ozvěnu.
4. Porovnejte odhadovanou ozvěnu se signálem mikrofonu.
5. Odstraňte ozvěnu při zachování hlasu místního mluvčího.
6. Vysílejte čistou řeč na blízkém konci pro přenos.
Toto adaptivní zpracování umožňuje přirozené plně duplexní konverzace, aniž by uživatelé museli ztlumit mikrofony, když ostatní mluví.
AEC umožňuje místním i vzdáleným účastníkům mluvit současně, aniž by slyšeli rušivé ozvěny, což vytváří přirozenější rozhovor.
Odstranění akustické ozvěny výrazně zlepšuje srozumitelnost řeči, což usnadňuje porozumění konverzacím během schůzek, přednášek a prezentací.
Účastníci již nemusí ručně ztlumovat mikrofony nebo upravovat hlasitost reproduktorů, aby zabránili ozvěně, což vede k plynulejším a produktivnějším schůzkám.
AEC spolupracuje s dalšími technologiemi DSP na poskytování profesionální kvality hlasu i v akusticky náročných prostředích.
Profesionální procesory DSP s vestavěným AEC zjednodušují návrh systému tím, že snižují potřebu dalšího externího zpracovatelského zařízení.
Mnoho lidí si plete AEC s jinými funkcemi DSP. Přestože spolupracují, každá technologie řeší jiný problém se zvukem.
|
Technologie |
Primární účel |
|
AEC (Acoustic Echo Cancellation) |
Odstraní zvuk z reproduktoru, který zachytí mikrofony a odešle zpět vzdáleným účastníkům. |
|
ANS (Automatic Noise Suppression) |
Snižuje stálý hluk na pozadí, jako jsou systémy HVAC, ventilátory nebo kancelářské prostředí. |
|
AFC (Automatic Feedback Supression) |
Zabraňuje akustické zpětné vazbě (vytí) způsobené smyčkami mezi mikrofonem a reproduktorem ve stejné místnosti. |
|
AGC (automatické ovládání zisku) |
Automaticky upravuje citlivost mikrofonu pro udržení konzistentní úrovně hlasu. |
|
ARR (Automatická redukce dozvuku) |
Minimalizuje nadměrný dozvuk místnosti pro zlepšení srozumitelnosti řeči. |
Společně tyto technologie vytvářejí kompletní řešení pro vylepšení hlasu pro moderní konferenční audio systémy. Produkty konferenčních mikrofonů společnosti FHB, jako jsou CM80D a MC3200, integrují algoritmy AEC, AFC, ANS, AGC, ARR, beamforming a další DSP algoritmy pro zlepšení výkonu při snímání řeči a při konferencích.
Acoustic Echo Cancellation je široce používán všude tam, kde je vyžadována jasná obousměrná hlasová komunikace.
Mezi typické aplikace patří:
· Firemní konferenční místnosti
· Výkonné zasedací místnosti
· Hybridní konferenční prostory
· Zasedací místnosti vlády
· Soudní síně
· Učebny dálkového studia
· Přednáškové sály
· Zařízení telemedicíny
· Příkazová a řídicí centra
· Videokonferenční systémy
· Síťové AV instalace
· Sjednocené komunikační systémy
Jak organizace pokračují v přijímání hybridní spolupráce, spolehlivý AEC se stal spíše základním požadavkem než volitelnou funkcí.
FHB Audio integruje profesionální technologii Acoustic Echo Cancellation do řady konferenčních audio produktů určených pro komerční AV prostředí.
Naše konferenční DSP procesory a maticové mikrofonní systémy kombinují AEC s automatickým potlačením hluku (ANS), automatickým řízením zisku (AGC), automatickým potlačením zpětné vazby (AFC), automatickou redukcí dozvuku (ARR), tvarováním paprsku a inteligentním zpracováním DSP, aby poskytovaly čistou a přirozenou hlasovou komunikaci.
Mezi reprezentativní produkty patří:
· Digital Audio Matrix procesory řady MU Dante
· Procesory pro správu reproduktorů řady DSP
· Mikrofon CM80D Dante Array
· Stropní mikrofon MC3200
Tato řešení jsou vhodná pro konferenční místnosti, vládní zařízení, vzdělávací instituce, podnikové areály a další profesionální komunikační prostředí, kde je kvalita hlasu kritická. CM80D podporuje snímání na vzdálenost až 6 m, zatímco MC3200 používá 32prvkové pole se vzdáleností snímání až 20 m, přičemž oba obsahují integrované funkce AEC a související DSP.
Acoustic Echo Cancellation je jednou z nejdůležitějších technologií v moderních konferenčních audio systémech. Inteligentním odstraněním ozvěny generované mezi reproduktory a mikrofony umožňuje AEC přirozené, plně duplexní konverzace s vynikající čistotou řeči a zlepšenou efektivitou jednání.
Ať už navrhujete malou zasedací místnost nebo velký podnikový systém spolupráce, výběr DSP řešení s vysoce výkonným AEC je nezbytný pro poskytování profesionálního komunikačního zážitku.
