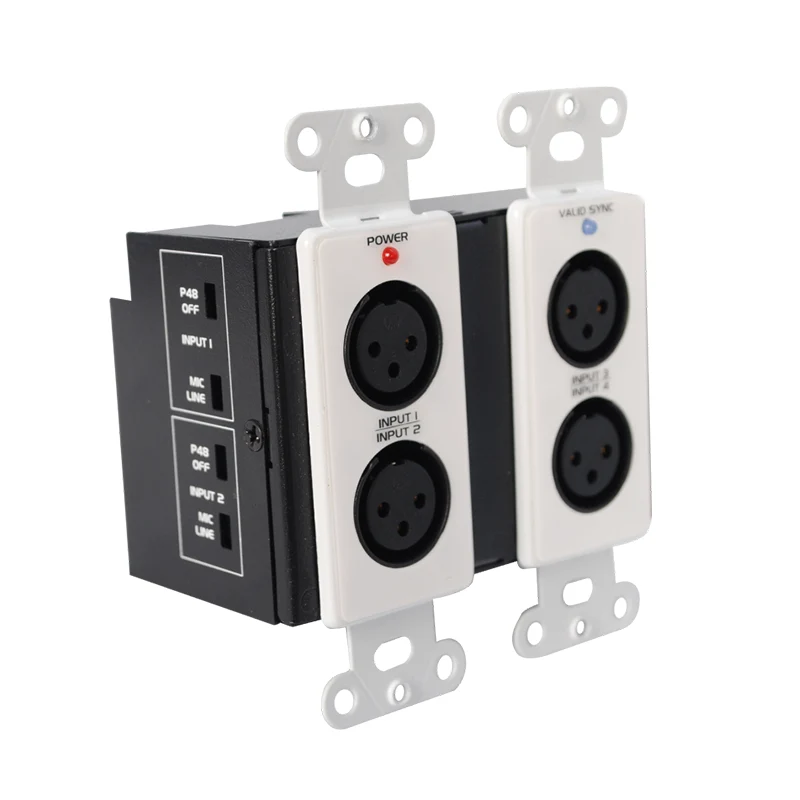

Rozhraní Dante 4 x MIC je vysoce výkonná box rozhraní Dante, která hladce převádí dva kanály Dante na analogové zvukové výstupy a čtyři analogové zvukové vstupy do sítě Dante. Navrženo tak, aby odpovídalo zadní boxu s dvojitou gang v USA, nabízí snadnou instalaci a integraci.
Toto rozhraní Dante také jednoduše připojuje port RJ45 k přepínači Ethernetu pomocí standardního kabelu CAT5, poté pomocí „Dante Controller“ směřuje k směrování signálů s nízkou latencí do a z jiných zařízení ve stejné síti Dante. Tím je zajištěno efektivní a spolehlivý přenos zvuku v nastavení.
Můžeme také poskytnout zvukové řešení Dante seriálů, jako je Dante DSP, Dante Interface, Dante Microfon, Dante Speaker.
1.Sipport Four Mic/Line XLR vstupy na předním panelu
2. Converts Mic nebo Line Audio Signals to Dante Network
3.Mic nebo řádek je volitelný pro každý vstup XLR
4. Přepněte 48V Phantom Power pro každý vstup MIC XLR
5. SADUSTABLE MIC/LINE ZDARMA Z -20 dB na +20 dB pro každý vstup XLR
6.Two zvukový signál výstupy ze sítě Dante na zadním panelu
7. Vyvážené nebo nevyvážené výstupy signálu
8. Vysoké rozlišení 24 bitů pro DAC a ADC
9.leds označují stav pro synchronizaci sítě a sítě na předním panelu
10. Power Over Ethernet (POE) nebo 24VDC napájení
11. Poskytuje vysokou kvalitu předzesilovače pro mikrofony
12. Vynikající kvalita zvuku s nízkým hlukem
|
Vstupy mikrofonu/linky do sítě Dante |
|
|
Vstup: |
XLR (žena) x 4 |
|
Rozsah zisku |
-20 ~ +20 |
|
Impedance vstupu |
> 2,5 k_ (MIC); > 5 k_ (řádek) |
|
Fantomová síla |
48 VDC, přepínací |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk pod +4 DBU |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz až 120 Hz) |
|
Dante Network to Line výstupy |
|
|
Výstupy |
2, vyvážený/nevyvážený, odnímatelný terminálový blok |
|
Úroveň výstupu |
+4 DBU (nominální) vyvážený; -10 dBV (nominální) nevyvážené, volitelné |
|
Výstupní napětí |
+20dbu (výstupní zisk@ 0 dB) |
|
Výstupní impedance |
150_balanced; 75_UNBALENCE |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk |
<-80db |
|
Crosstalk |
<85 dB (20 Hz až 20 kHz |
|
Dante Channel |
|
|
Vysílače/přijímače |
2/2 |
|
Rychlost přenosu |
100 Mbps |
|
Rezoluce |
16/24/32 bit |
|
Vzorkovací rychlost |
44,1 kHz, 48 kHz. |
|
Rozhraní Dante |
RJ45 Jack |
|
Připojení napájení |
2 pin euro terminál |
|
Požadavek na energii |
24 VDC @ 180 MA Plus připojené fantomové zatížení nebo PoE |
|
Dimenze |
116 mm (W) × 114,5 mm (H) × 53,1 mm (d) |
|
Hmotnost: 0,36 kg-DWP22L-Us |
370G |

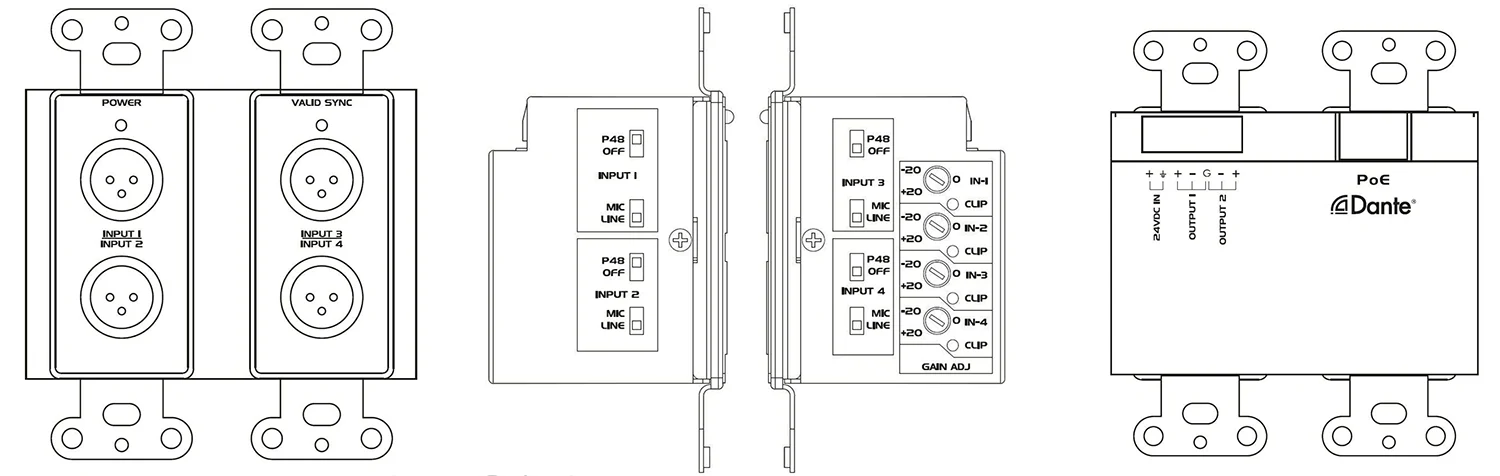

1. vstupy XLR, přijímat zvukový signál MIC nebo Line.
2. Indikátor LED napájení.
3. LED synchronizace označuje stav sítě Dante.
4. volič vstupů XLR
Řádek: Přijímá vyvážený nebo nevyvážený zdroj linky.
MIC: Přijímá signál dynamického nebo kondenzátorového mikrofonu.
P48V: Poskytuje 48V fantomový výkon při připojení mikrofonu kondenzátoru.
5. Ovládací prvky zisku vstupu: Upravte úroveň zisku vstupního signálu na každém vstupním kanálu.
6. LED dioda signálu na každém vstupním kanálu
7. Výstupy EURO Terminál: Převádí dva kanály Dante na výstupy analogových linek.
8. Port RJ45: Použití kabelu CAT5 k připojení k síti Dante.
POZNÁMKA: Při použití síťového přepínače povoleného POE by mohla být DWP42L napájena a provoz od POE.
9. Power: Připojte DC 24V k 2p terminálovému bloku nebo DC vstupního konektoru.
Poznámka: Pokud jsou DC 24V a POE přítomny DWP42L, bude jednotka fungovat z DC 24V. A po odstranění DC 24V se napájení automaticky přepne na Poe Pow.
Rozhraní Dante (4 x vstupy MIC/Line, 2 x linky) je všestranné zvukové síťové řešení navržené pro bezproblémovou integraci do profesionálních zvukových nastavení. Umožňuje obousměrnou přeměnu mezi analogovým a Dante digitálním zvukem, PLS viz níže
1. Živá výroba zvuku a událostí
Připojte mikrofony, přístroje nebo zdroje na úrovni linky (např. Mixéry, přehrávací zařízení) k síti Dante pro distribuci nízké latence ve více stádiích nebo zónách.
Posílejte zpracovaný zvuk z mixéru s podporou Dante na analogové zesilovače, monitory nebo záznamová zařízení.
2. konference a systémů
Integrujte analogové mikrofony (např. Mics pódia, panelové mikrofony) do konferenčního systému založený na Dante pro flexibilní směrování a zpracování.
Výstup Dante Audio se krmí analogovým reproduktorům nebo dědickým zesilovačem v zasedacích místnostech, hledicích nebo přednáškách.
3. vysílání a nahrávací studia
Digitalizujte analogové zdroje (MIC, nástroje, přívěsné zařízení) a přenášet je přes Dante pro nahrávání, streamování nebo vysílání.
Pošlete Dante Feeds (např. Výstupy DAW, interkomové signály) na analogové monitory, sluchátka nebo zpracovatelské zařízení.
4. House of Worship & Performance Místa
Zachyťte mimiky sboru, nástroje nebo mluvené slovo a distribuují je přes Dante na FOH mixéry, záznamové systémy nebo živé proudy.
Traťte přehrávání Dante Track nebo oznámení na reproduktory analogové zóny nebo linky zpoždění.
5. Nainstalovaná zvuk a pohostinnost
Připojte systémy hudby na pozadí (BGM), stránkovací mikrofony nebo analogové zdroje k síti Dante pro centralizovanou kontrolu.
Výstupní síťový zvuk (např. Programové zdroje, nouzová upozornění) na analogové zesilovače v hotelech, restauracích nebo maloobchodních prostorech.
Integrace Dante Plug-and-Play-Nevyžadují se žádné další ovladače.
Ultra níká latence-ideální pro aplikace v reálném čase.
Škálovatelné a flexibilní směrování - Spravujte zvuk prostřednictvím řadiče Dante.
Kompaktní a namontovatelná stojana-zapadá do standardních zadních krabic s dvojitým gangem.
