DB0404 je vynikající kvalita rozhraní Dante pro převod čtyř kanálů Dante na analogové zvukové výstupy a čtyři analogové zvukové vstupy do sítě Dante.

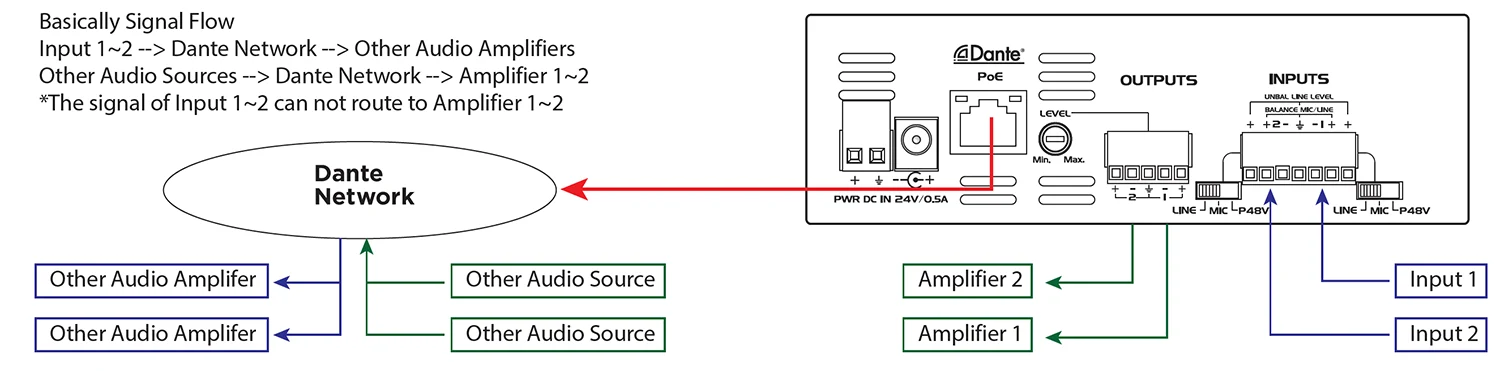

Jednoduše použijte kabel CAT5 pro připojení portu RJ45 k přepínači Ethernet a pomocí „Dante Controller“ směřuje nízkou latenci signálu na/z jiných zařízení, která již připojila stejnou síť Dante.
Poskytuje rozhraní Dante pro čtyři vstupy / výstupy
* Čtyři standardní zvukové kanály MIC nebo Line se převádějí na síť Dante
*MIC/LINE VELMIKALIVA Na každém vstupu
* Získejte kontrolu na každém vstupu
*Poskytuje 48V Phantom Power pro každý vstup mikrofonu kondenzátoru
*Přijímá vyvážené nebo nevyvážené vstupy signálu

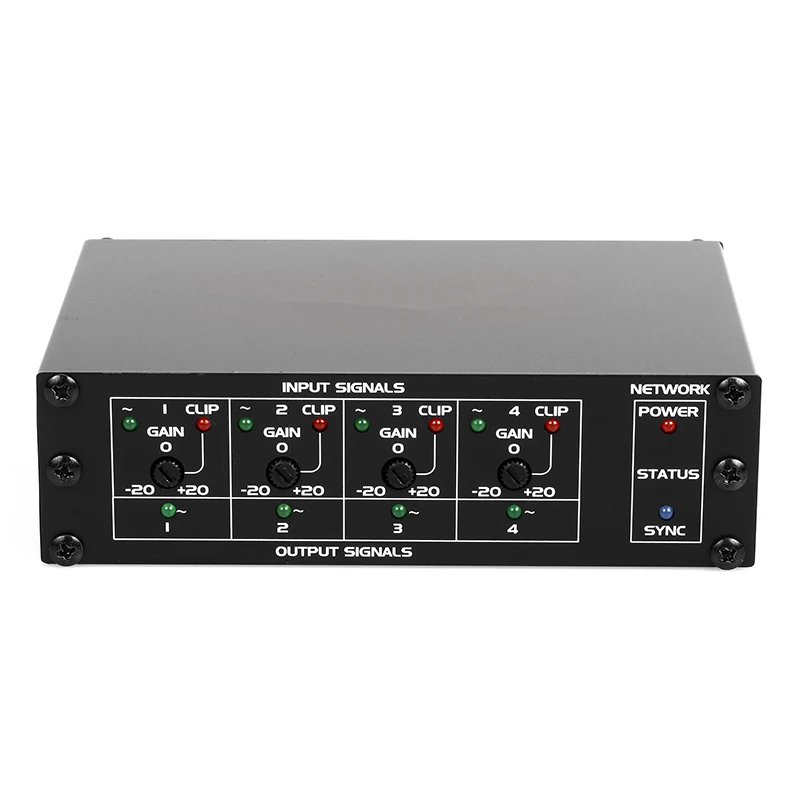

* Každý zvukový vstupní signál/klip LED na předním panelu
* Každý zvukový výstupní signál LED na předním panelu
* Čtyři vyvážená úroveň výstupní linky zvuku ze sítě Dante
*Vysoké rozlišení 24bitového převádění analogů na digitální a digitální až analogové
* LED diody označují stav synchronizace síly a sítě
* Poháněn externím zdrojem napájení 24VDC
* Normální provoz pomocí síťového přepínače PoE Enable
|
Dante Network to Line Level Outputs |
|
|
Výstupy |
5p odnímatelný terminál blok, vyvážený/nevyvážený |
|
Úroveň výstupu |
-10 DBU nominální |
|
Úroveň výstupu |
+10 DBU maximum |
|
Výstupní napětí: |
+20dbu (výstupní zisk@ 0 dB) |
|
Výstupní impedance |
150 _ Balanced; 75 _ nevyvážené |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk |
<-75db |
|
Crosstal |
<85 dB (20 Hz až 20 kHz) |
|
Vstupy mikrofonu/linky do sítě Dante |
|
|
MIC vstupy |
|
|
Vstupy |
7 pin euro terminál, vyvážený |
|
Získat |
Kondenzátor mikrofon: 40 dB |
|
Dynamický mikrofon |
60 db |
|
Vstupní úroveň pro +4 dBU |
-36 DBU (kondenzátor) |
|
|
-56 DBU (dynamika) |
|
|
-36 DBU (maximum) |
|
Impedance vstupu |
40 __ |
|
Fantomová síla |
48 v |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk pod +4 DBU |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz až 120 Hz) |
|
Crosstalk |
<70 dB (20 Hz až 20 kHz) |
|
Vstupy řádku |
|
|
Vstupy |
7 pin euro terminál, vyvážený |
|
Vstupní úroveň pro +4 dBU |
+4 DBU (vyvážené); -10 DBV (nevyvážené) |
|
Impedance vstupu |
> 40 _ |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk pod +4 DBU |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz až 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, libovolná linka k jakémukoli mikro kanálu), |
|
|
<70 dB (20 Hz až 20 kHz) |
|
Headroom nad +4 DBU |
> 18 dB |
|
Dante Channel |
|
|
Vysílače/přijímače |
2/2 |
|
Rychlost přenosu |
100 Mbps |
|
Rezoluce |
16/24/32 bit |
|
Vzorkovací rychlost |
44,1 kHz, 48 kHz. |
|
Rozhraní Dante |
RJ45 Jack |
|
Připojení napájení |
2 pin euro terminál, Power Jack |
|
Požadavek na energii |
24 VDC @ 180 MA Plus připojené fantomové zatížení nebo PoE |
|
Rozměry |
143 mm (W) × 45 mm (H) × 93 mm (d) |
|
Hmotnost |
0,7 kg |

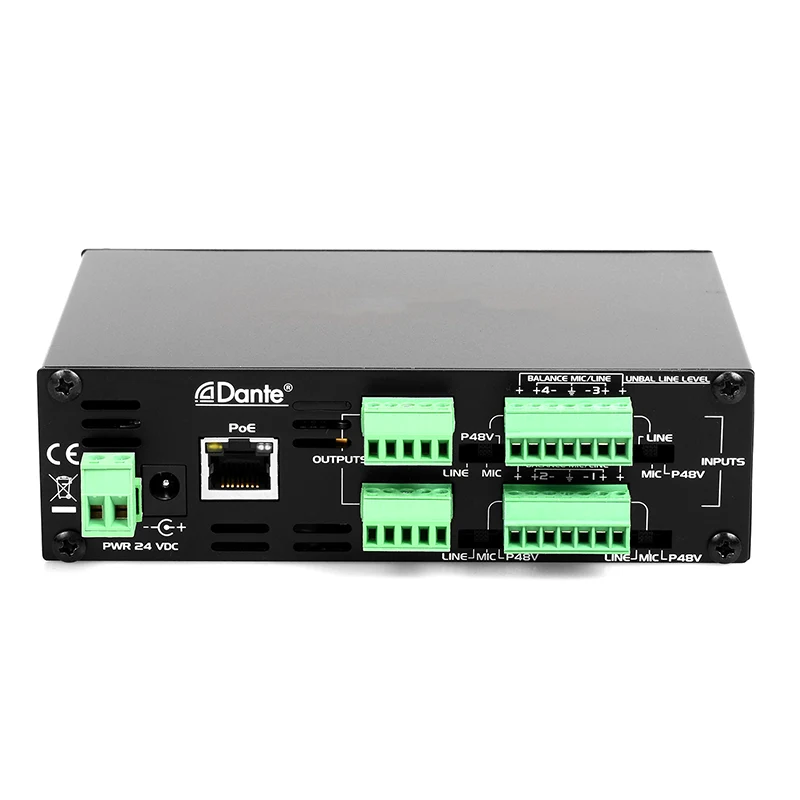

1. Objem linky: Ovládání zisku pro úroveň výstupu.
2. Euro Terminál vstup: Přijměte zvukový signál do sítě Dante.
3. Port RJ-45: Použití kabelu CAT5 k připojení k síti Dante.
Poznámka: Přepínač Ethernet musí mít napájení PoE.
4. LED synchronizace: Označuje stav sítě Dante.
4ch Dante Interface 4mic/line vstupy x 4outputs je profesionální zvukové rozhraní založené na protokolu Dante Network, podporující 4 vstupy mikrofonu/linky a 4 výstupy. Jeho hlavní výhodou je přenášet vysoce kvalitní a nízko latenční zvukové signály prostřednictvím IP sítí, které jsou vhodné pro scénáře, které vyžadují flexibilní zapojení, vzdálený přenos nebo vícekanálovou integraci zvuku.
1. Živý zvuk: Distribuovaná jevištní pole: Umístěte rozhraní poblíž jeviště a přenosu více signálů mikrofonu/přístroje (jako jsou bubny, vokály) do mixéru na dlouhou vzdálenost přes síť Dante, abyste se vyhnuli rušení z dlouhých analogových kabelů.
Monitorování s více zóny: 4 výstupy mohou odesílat různé smíšené signály do reproduktorů monitoru nebo systémů návratu uší, aby vyhovovaly osobním monitorovacím potřebám hudebníků.
2. Výroba vysílání/streamování: Vzdálená výrobní místnost: Ve studiu nebo sportovním stadionu jsou 4 mikrofony rozhovoru nebo zvuk komentátoru přenášeny do kontrolní místnosti v reálném čase prostřednictvím sítě Dante a výstupní konec může být připojen k záznamovému zařízení nebo živému kodéru.
Redundantní záloha: Dante's Dual Network Port Design podporuje aktivní a pohotovostní síťové přepínání, aby byla zajištěna spolehlivost na úrovni vysílání.
3. Vstupy 4Ch Dante Interface 4mic/Line X 4outputs lze také použít ve zvukovém konferenčním systému: Ve velkých konferenčních místnostech spojuje vstupní rozhraní více stolních mikrofonů nebo mikrofonů husí konec, výstupní koncový reproduktor a signál je flexibilně směrován pomocí softwaru Dante Controller.
4. Educační místa jsou vhodná: signály přednášejícího mikrofon a studentské otázky a odpovědi ve třídě mohou být přenášeny do centrální řídicí místnosti prostřednictvím sítě a výstupní konec je připojen k systému nahrávání a vysílání nebo vysílání kampusu.
