DB0202 je vynikající kvalitní linky vstupy Multi 2 výstupy pro převod dvou kanálů Dante na analogové zvukové výstupy a dva analogové zvukové vstupy do sítě Dante.
Jednoduše použijte kabel Cat5 pro připojení portu RJ45 k přepínači Ethernetu a pomocí „řídicí jednotky Dante“ směřují nízkou latenci signálu na/z jiných zařízení, která již připojují stejnou síť Dante. Používejte spolu s naším Dante DSP, Dante Microphone, Dante Speaker.
* Poskytuje rozhraní Dante pro dva vstupy / výstupy
* Dva standardní zvukové kanály MIC nebo Line se převádějí na síť Dante
* MIC/LINE VELMIKALIVA Na každém vstupu
*Získejte kontrolu na každém vstupu
* Získejte kontrolu na výstupních kanálech
* Poskytuje 48V Phantom Power pro každý vstup mikrofonu kondenzátoru
* Přijímá vyvážené nebo nevyvážené vstupy signálu

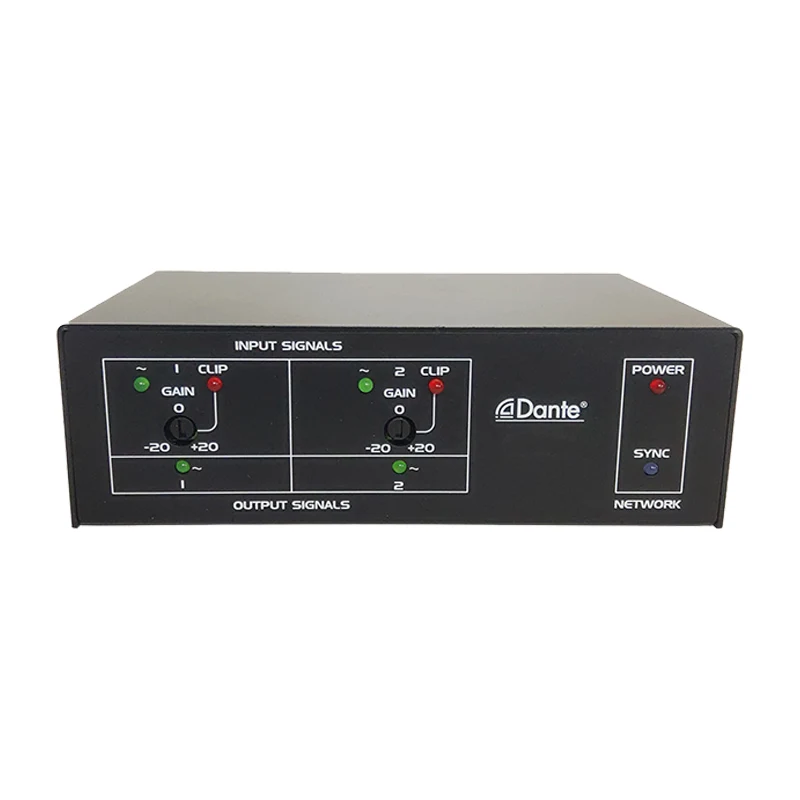

* Každý zvukový vstupní signál/klip LED na předním panelu
* Každý zvukový výstupní signál LED na předním panelu
* Dvě vyvážená úroveň výstupního řádku zvuku ze sítě Dante
* Vysoké rozlišení 24bitového převádění analogů na digitální a digitální až analogové
* LED diody označují stav synchronizace síly a sítě
* Poháněn externím zdrojem napájení 24VDC
* Normální provoz pomocí síťového přepínače PoE Enable
|
Dante Network to Line Level Outputs |
|
|
Výstupy |
5p odnímatelný terminál blok, vyvážený/nevyvážený |
|
Úroveň výstupu |
-10 DBU nominální |
|
Úroveň výstupu |
+10 DBU maximum |
|
Výstupní napětí: |
+20dbu (výstupní zisk@ 0 dB) |
|
Výstupní impedance |
150 _ Balanced; 75 _ nevyvážené |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk |
<-75db |
|
Crosstal |
<85 dB (20 Hz až 20 kHz) |
|
Vstupy mikrofonu/linky do sítě Dante |
|
|
MIC vstupy |
|
|
Vstupy |
7 pin euro terminál, vyvážený |
|
Získat |
Kondenzátor mikrofon: 40 dB |
|
Dynamický mikrofon |
60 db |
|
Vstupní úroveň pro +4 dBU |
-36 DBU (kondenzátor) |
|
|
-56 DBU (dynamika) |
|
|
-36 DBU (maximum) |
|
Impedance vstupu |
40 __ |
|
Fantomová síla |
48 v |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk pod +4 DBU |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz až 120 Hz) |
|
Crosstalk |
<70 dB (20 Hz až 20 kHz) |
|
Vstupy řádku |
|
|
Vstupy |
7 pin euro terminál, vyvážený |
|
Vstupní úroveň pro +4 dBU |
+4 DBU (vyvážené); -10 DBV (nevyvážené) |
|
Impedance vstupu |
> 40 _ |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk pod +4 DBU |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz až 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, libovolná linka k jakémukoli mikro kanálu), |
|
|
<70 dB (20 Hz až 20 kHz) |
|
Headroom nad +4 DBU |
> 18 dB |
|
Dante Channel |
|
|
Vysílače/přijímače |
2/2 |
|
Rychlost přenosu |
100 Mbps |
|
Rezoluce |
16/24/32 bit |
|
Vzorkovací rychlost |
44,1 kHz, 48 kHz. |
|
Rozhraní Dante |
RJ45 Jack |
|
Power Connections |
2 pin euro terminál, Power Jack |
|
Požadavek na energii |
24 VDC @ 180 MA Plus připojené fantomové zatížení nebo PoE |
|
Rozměry |
143 mm (W) × 45 mm (H) × 93 mm (d) |
|
Hmotnost |
0,7 kg |

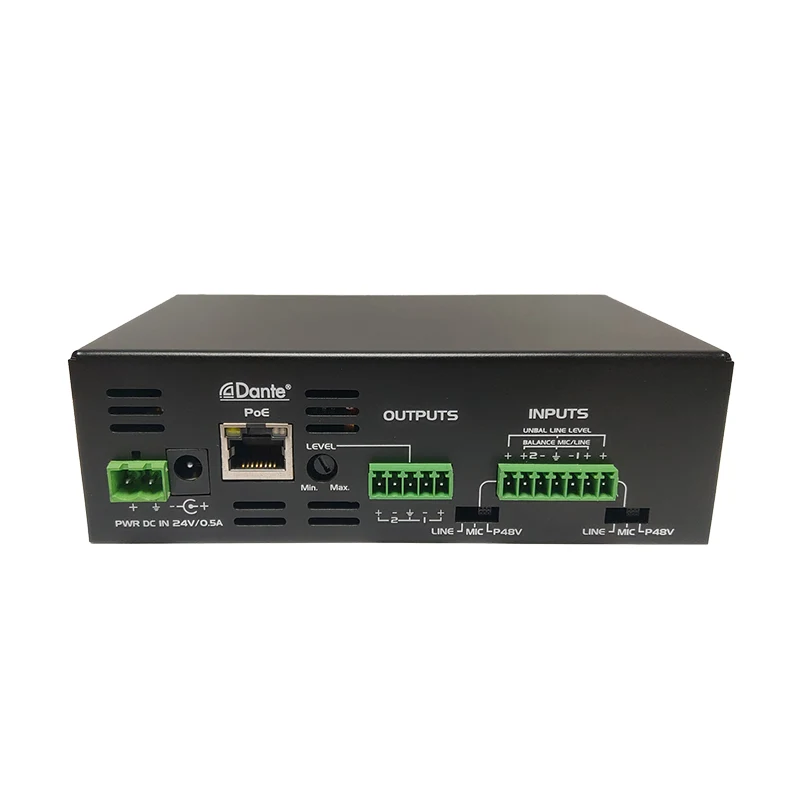

1. Objem linky: Ovládání zisku pro úroveň výstupu.
2. Euro Terminál vstup: Přijměte zvukový signál do sítě Dante.
3. Port RJ-45: Použití kabelu CAT5 k připojení k síti Dante.
Poznámka: Přepínač Ethernet musí mít napájení PoE.
4. LED synchronizace: Označuje stav sítě Dante.

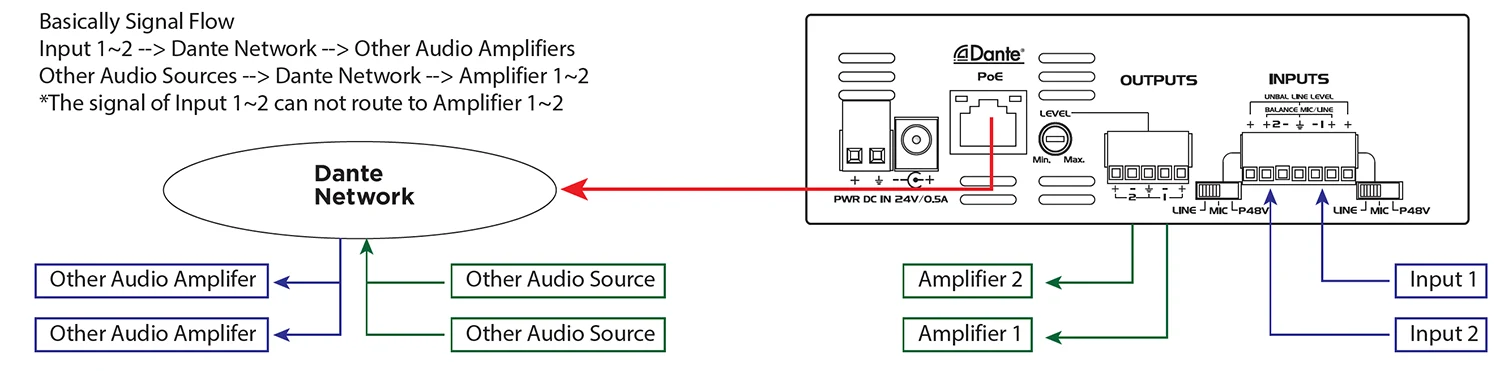

Vstupy 2CH DANTE rozhraní 2 mikrofony/linky X 2 mohou použít v podnikovém AV konferenci.
Výhody: Může bezproblémová integrace s existujícími sítěmi Dante AV a eliminuje analogovou kabeláž pro běhy signálu na dlouhé vzdálenosti.
