Dante Interface Mic

DWP22X je vysoce výkonný panel rozhraní Dante, který hladce převádí dva kanály Dante na analogové zvukové výstupy a dva analogové zvukové vstupy do sítě Dante. Model DWP22X-UA je navržen pro zadní krabice s dvojitým gangem v USA, zatímco DWP22X-EU je přizpůsobena pro evropské montážní zadní krabice.

Chcete-li nastavit, jednoduše připojte port RJ45 k přepínači Ethernet pomocí kabelu CAT5 a poté použijte řadič Dante pro směrování signálů s nízkou latencí do a z jiných zařízení ve stejné síti Dante. Tím je zajištěno efektivní a spolehlivý přenos zvuku v celé síti.

Panel rozhraní Dante MIC/řádek 2 Vstupy x 2 Výstupy Hlavní funkce:

• Poskytuje rozhraní Dante pro dva vstupy / výstupy

• Dva standardní XLR MIC nebo Line zvukové kanály převádějí na Dante Network

• Mic/Line VELLIVALIVAJTE VÝBĚR

• Nastavitelný zisk MIC/Line z -20 dB do +20 dB pro každý vstupní kanál

• Přepínatelný 48V Phantom napájení na každém vstupu pro mikrofon kondenzátoru

• Každý zvukový vstupní signál/klip LED na předním panelu

• Dvě úrovně vyváženého audio výstupního řádku XLR ze sítě Dante

• Dva výstupní kanály na zadním panelu (odpovídající dvěma výstupům XLR)

• Vysoké rozlišení 24bitového převádění analogů na digitální a digitální až analogové

• LED diody označují stav pro synchronizaci sítě a sítě na předním panelu

• Poháněno externím napájecím zdrojem 24VDC nebo POE

• Normální provoz pomocí síťového přepínače PoE Enable

FHBAVTEC DANTE Interface Mic/Line 2 vstupy x 2 výstupy Specifikace

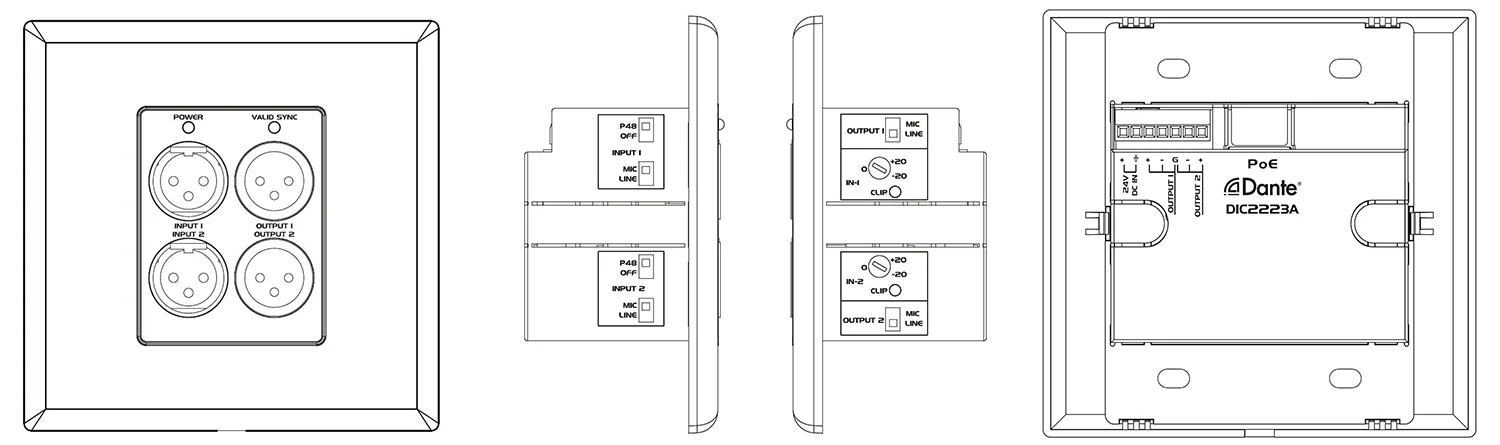

FHBAVTEC DANTE rozhraní Panel MIC/řádek 2 vstupy x 2 výstupy Operace

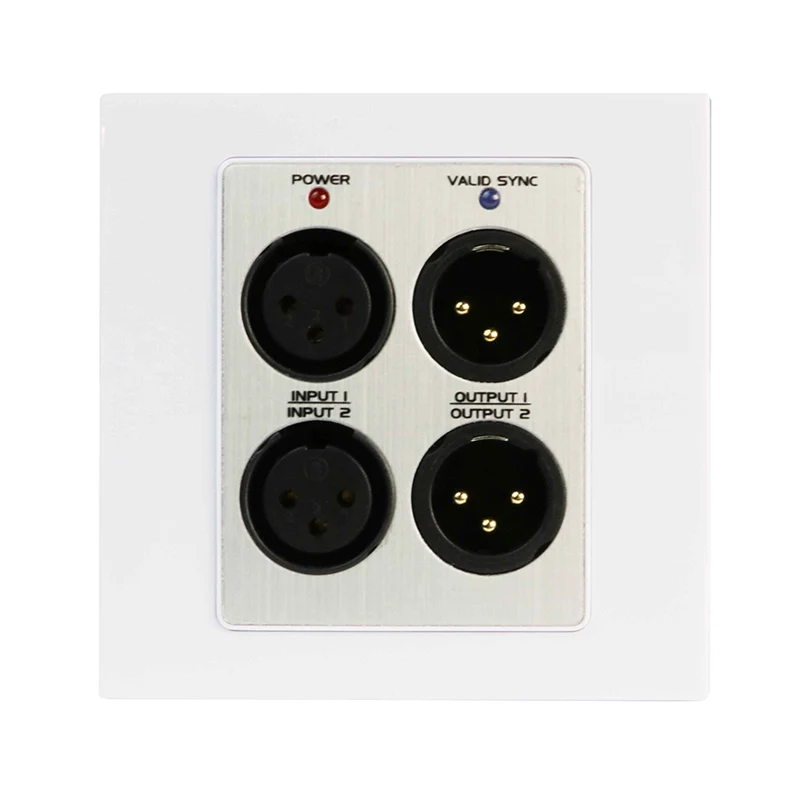

1. Dva vstupy XLR přijímejte zvukový signál MIC nebo line.

2. Dva výstupy XLR, volitelné pro zvukový signál MIC nebo Line.

3. Indikátor LED napájení.

4. LED synchronizace označuje stav sítě Dante.

5. Vstupní volič

Řádek: Přijímá vyvážený nebo nevyvážený zdroj linky.

MIC: Přijímá signál dynamického nebo kondenzátorového mikrofonu.

48V: Poskytuje 48V fantomový výkon při připojení mikrofonu Ondenser.

6. Výstupní volič: T výstupy na linku nebo MIC s různým rozsahem zisku.

7. Ovládací prvky zisku vstupu: Upravte úroveň zisku vstupního signálu na vstupním kanálu ACH.

8. LED klipy signálu na každém vstupním kanálu

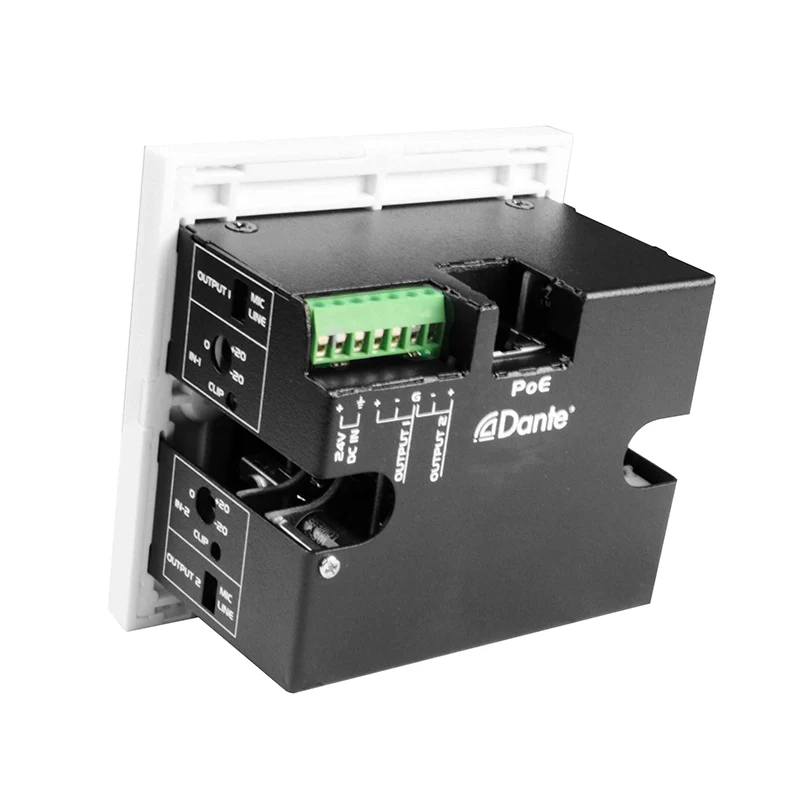

9. Výstupy EURO Terminál:

Převádí dva kanály Dante na výstupy analogových linek. Tyto dva výstupy jsou paralelní s výstupy n Předním panelem.

10.RJ45 Port: Používání CAT5 se může připojit k síti Dante.

POZNÁMKA: Při použití síťového přepínače Poeho povoleného síťového přepínače by mohla být DWP22X napájena a provoz od POE.

11. Power: Připojte DC 24V k 2p koncovému bloku nebo DC vstupního konektoru. Poznámka: Pokud jsou DC 24V a POE přítomny DWP22X, bude jednotka fungovat z DC 24V. A po odstranění DC 24V se napájení automaticky přepne na Poe Pow.

FHBAVTEC DANTE Interface Mic/Line 2 vstupy x 2 výstupy Aplikace

Panel rozhraní 2CH Dante Interface 2 Mic/Line X 2 Outputs je ideální pro profesionální zvukové aplikace, jako jsou konferenční místnosti, živé zvukové nastavení, vysílací studia a nainstalované AV systémy, kde je v kompaktním faktoru spolehlivé a analogové a-dante přeměnu. Jeho design na stěně umožňuje čistou a efektivní integraci do různých prostředí při zachování vysoce kvalitního zvukového výkonu.
