Ovládací panel DSP

Ovládací panel DSP

Ovládací panel NCP-01 DSP je ovládacím panelem pro MU DSP.

Počet klíčů není menší než 8, ne méně než jeden knoflík;

Podpora funkce definovaná uživatelem;

Přijmout komunikační protokol UDP;

Poe napájení;

Kompatibilní s MU DSP a stejnou značkou.

Parametry ovládacího panelu DSP:

Ovládací panel DSP

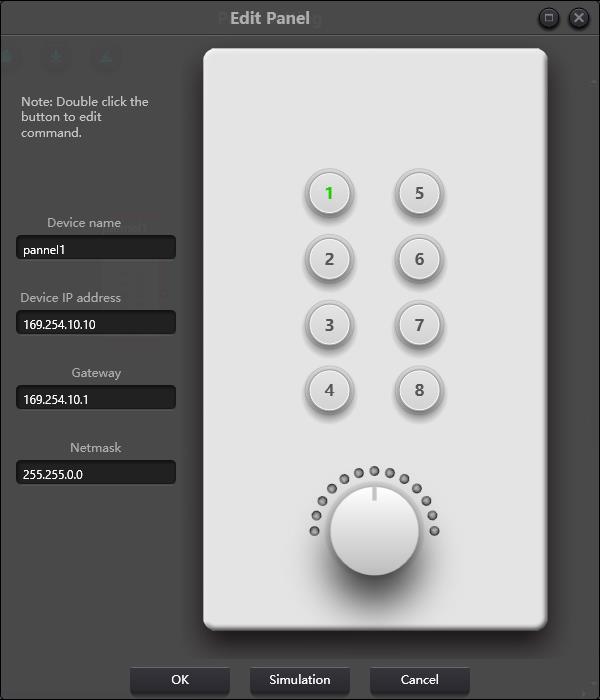

Na panelu klíče je 8 klíčů a jeden knoflík. Knoflík se používá k úpravě zisků a 8 klíčů lze použít k realizaci různých funkcí prostřednictvím programování. Existují čtyři typy klíčových funkcí, včetně nastavení objemu, ztlumení, předvolby a příkazu. Přetáhněte položku ve funkční oblasti a jmenujte klíč k dokončení programování klíče.

Podobně po dokončení všech programování mohou uživatelé použít tlačítko emulace ke kontrole, zda je konfigurace správná.

Pokyny pro ukazatele provozu panelu

1. Klíčový indikátor zůstává zapnutý, což znamená, že klíč je nakonfigurován s funkcí ztlumení.

2. Klíčový indikátor neustále bliká, což označuje klíč, je nakonfigurován s funkcí zisku. Konfigurovaný knoflík také používá a upravuje zisk kanálu. 13 ukazatelů kolem knoflíku označují zisky.  Jsou zapnuté nebo vypnuté s velikostí zisku. Všech 13 ukazatelů OFF označuje zisk -72 dB, zatímco vše na označení zisku 12 dB.

3. náhlý záblesk dochází při stisknutí indikátoru klíče označuje, že klíč je nakonfigurován s předvolbou nebo příkazovou funkcí.

Funkce příkazu: Příkazová data pocházejí z příkazu Central Control. Viz část 5.
