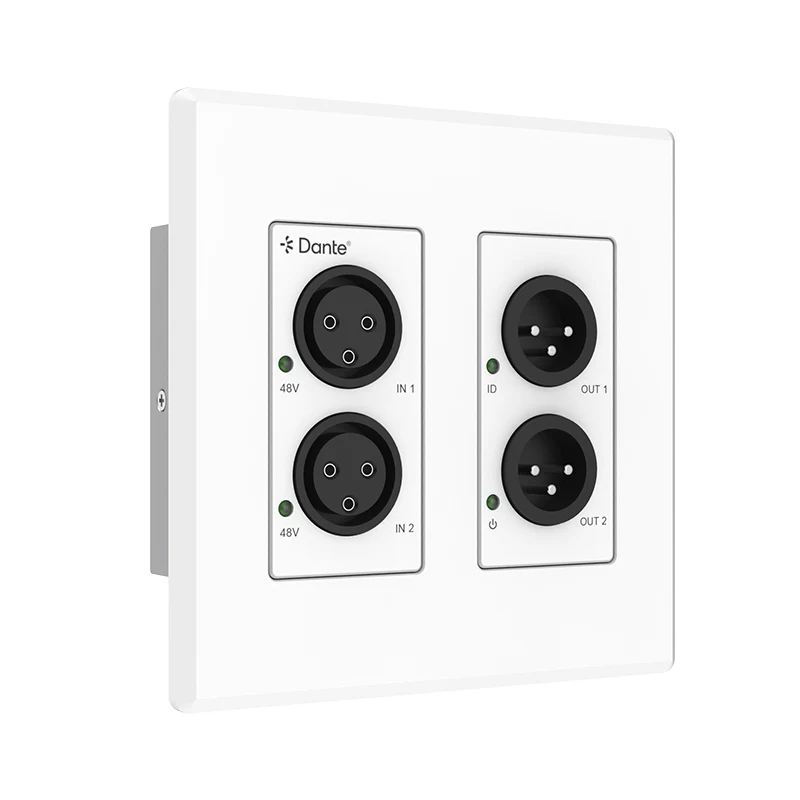

Tento kompaktní 2kanálový analogový XLR Dante Converter využívá platformu Dante® Ultimo 2x2, která hladce přemosťuje tradiční analogová audio zařízení do digitální sítě Dante®. Navrženo jako standardní nástěnná deska 2-GANG v USA, poskytuje flexibilní integraci pro starší i moderní audio systémy.
Analogový vstup: Nastavitelná citlivost s 5úrovňovým přesným ovládáním pro optimální přizpůsobení signálu.
Analogový výstup: Konfigurovatelné výstupní zesílení s 5úrovňovým nastavením pro vyváženou distribuci.
Možnosti duálního napájení: Podporuje místní napájení 12 V DC nebo PoE (Power over Ethernet) pro zjednodušenou instalaci.
Plug-and-Play Dante® kompatibilita: Certifikováno pro spolehlivé audio sítě s nízkou latencí.
Živý zvuk
Vysílání
Studiové nahrávání s bezproblémovou integrací Dante
Konferenční místnost
2x vstupy + 2x výstupy (Dante® in a Dante® out)
Vyvážený/nevyvážený XLR analogový zvuk
MIC Phantom 48V Napájení a zapínání/vypínání pomocí pevného tlačítka
Ovládání vstupní citlivosti a výstupního zisku pro nastavení pro různé úrovně MIC/XLR
Dante® audio vzorkovací frekvence podporuje 44,1/48/88,2/96 kHz @ 24bit
Konfigurovatelná latence zařízení Dante® (podporuje 1, 2 nebo 5 ms konfigurovatelné pomocí ovladače Dante®)
Podporuje přenos zvuku AES67 RTP
PoE a možnosti místního napájení
Standardní design čelní desky 2-GANG EU/UK
① 1x 2x vstup a 2x výstup analogový převodník XLR na Dante®
② 1x 2pin-3,5mm Phoenix konektor (samec)
③ 1× Uživatelská příručka
|

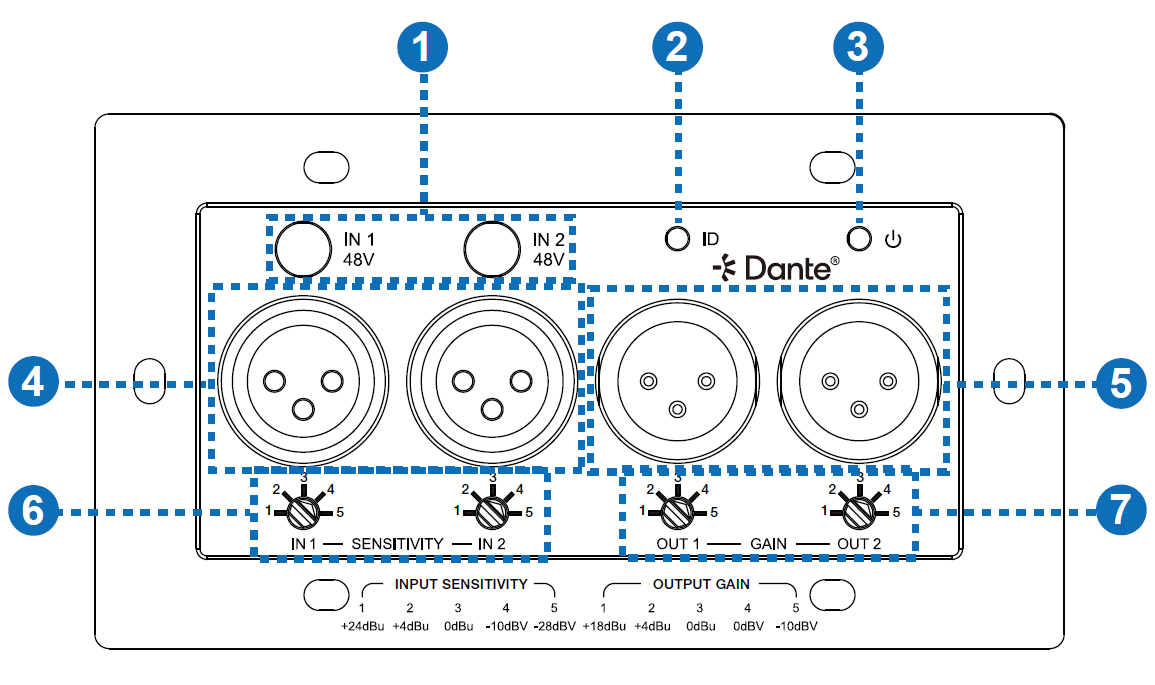

Žádný. |
Jméno |
Popis funkce |
|
1 |
V 1/2 48V tlačítko a podsvícená LED |
Stisknutím tlačítka zapněte 48V phantomové napájení vstupního zvukového kanálu MIC 1/2 a poté se rozsvítí příslušná podsvícená LED. |
|
2 |
ID LED (zelený) |
Svítí, aby napomohla identifikaci zařízení pomocí ovladače Dante. |
|
3 |
Napájení (zelená) |
▪ Svítí : Zařízení je zapnuto pomocí PoE nebo místně Napájení 12VDC. ▪ Vypnuté světlo: Zařízení je vypnuto . |
|
4 |
Vstupní audio porty |
Port vyváženého/nesymetrického analogového zvuku XLR 1/2, připojený k zařízením se zdrojem analogového zvuku MIC/LINE. |
|
5 |
Porty zvukového výstupu |
Vyvážený/nevyvážený analogový audio výstupní port XLR 1/2, připojený k analogovým zařízením se zdroji zvuku. |
|
6 |
Ovladač Audio IN 1/2 |
Knoflík pro nastavení 5 úrovní citlivosti pro kanál analogového audio vstupu 1/2. Šipky knoflíku označují: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
Knoflík AudioOUT 1/2 |
Knoflík pro nastavení 5 úrovní zesílení pro výstupní kanál analogového zvuku 1/2. Šipky na knoflíku označují: 1. +18dBu, 2. + 4dBu, 3. 0dBv, 4. 0dBv, 5. -10dBv. |
|

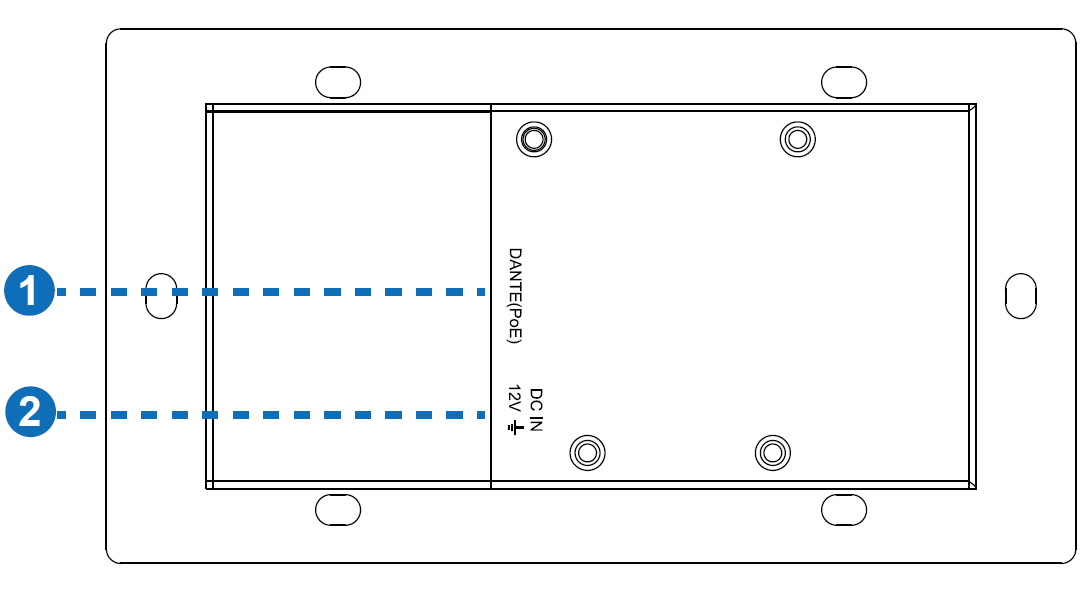

Žádný. |
Jméno |
Popis funkce |
|
1 |
DANTE (PoE) přístav |
100M digitální audio vstup/výstupní port Dante®, připojený k síťovému přepínači prostřednictvím linky RJ45, který podporuje napájení PD. Zelená LED LINK svítí po normálním připojení vždy. Když probíhá přenos dat, žlutá LED DATA bliká. |
|
2 |
DC IN port |
Vstupní port 12VDC/500mA. Zařízení lze napájet dvěma způsoby: ▪ Místní zdroj 12VDC/500mA. ▪ PoE ze síťového přepínače. Zařízení funguje jako PD režimu. |
|

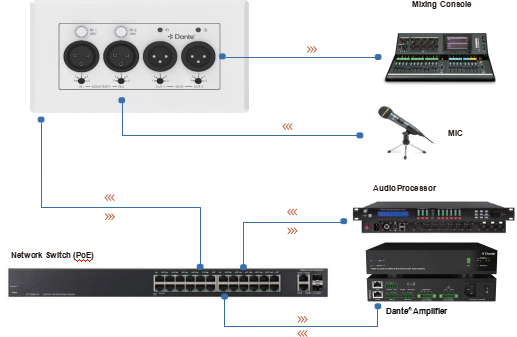

Spojení |
|||||
|
|

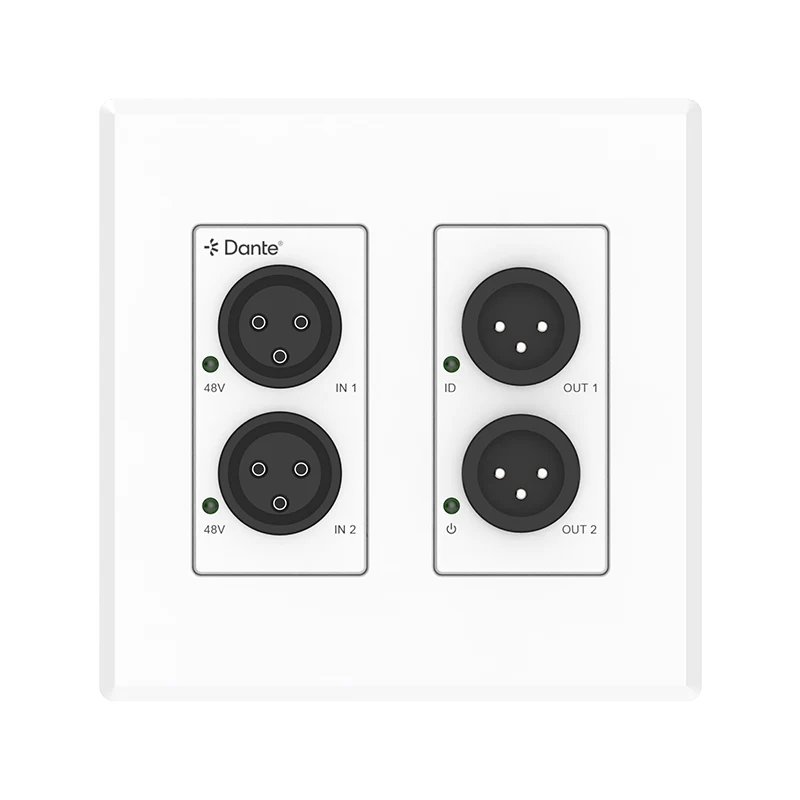

Přední panel |
1x LED napájení [zelená barva] 1x ID LED [zelená barva] 2x tlačítko MIC Fantomové napájení 48 V s podsvícenou LED [zelená barva] 2x Audio In [3kolíkový XLR, samice] [LINE zvuk, symetrické/nevyvážené připojení, maximální vstupní úroveň 24dBu] [Zvuk mikrofonu, vyvážené/nevyvážené připojení, maximální vstupní úroveň 50mVRMS, 48V fantomové napájení] 2x Audio Out [3kolíkový XLR, Mam, analogový audio, Vyvážené/nesymetrické připojení, Maximální výstupní úroveň 18 dBu] |
|||
|
|

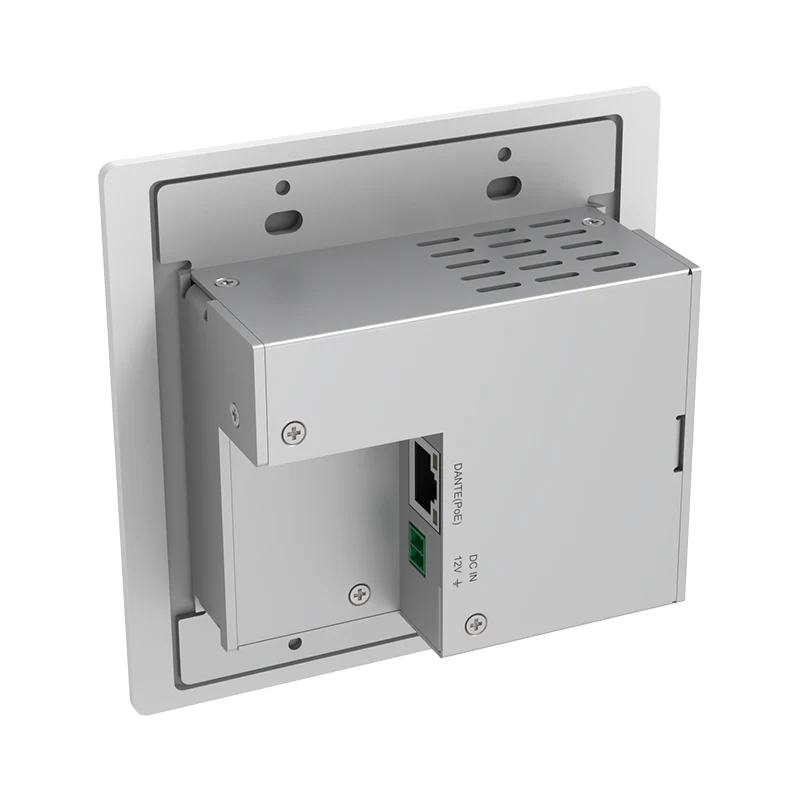

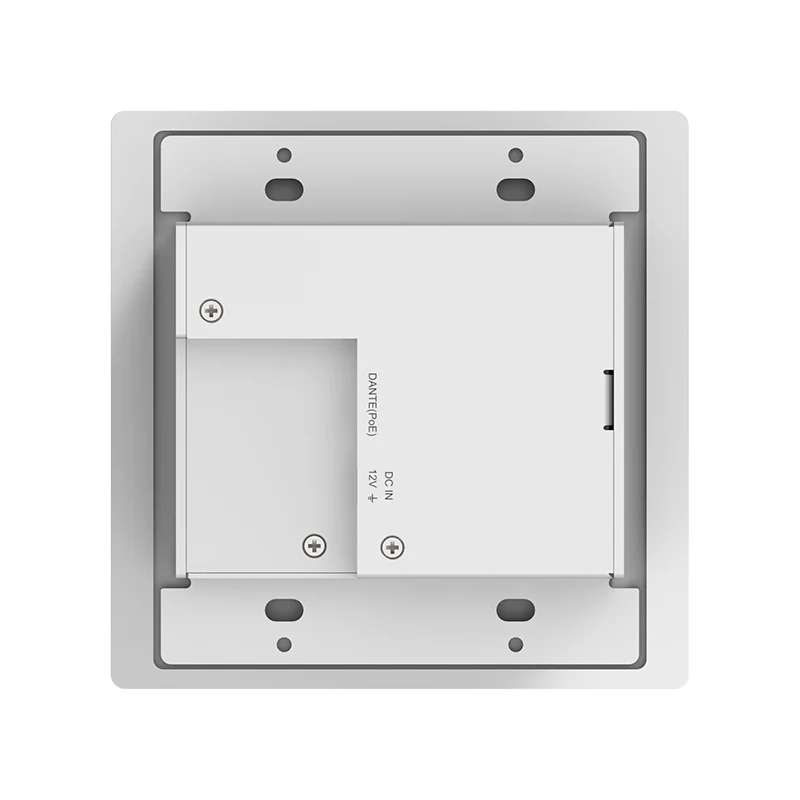

Zadní panel |
1x DANTE [RJ45 konektor, PoE] [Digitální audio vstup/výstup, PCM 2CH 44,1K-96KHz 16/24Bit] 1x DC/12V [2pin-3,5mm fénix konektor] [12VDC/ 500mA] |
|||
|
|
Mechanické |
||||
|
|
Bydlení |
Hliníkový panel + železný podvozek |
|||
|
|
Barva |
Bílý panel + stříbrný podvozek |
|||
|
|
Rozměry |
Nástěnná deska: 136 mm [Š] x 75 mm [V] x 40,7 mm [H] Čelní deska: 146 mm [Š] x 85 mm [V] x 5 mm [H] |
|||
|
|
Hmotnost |
Bez čelního panelu: 275 g S čelní deskou: 347 g |
|||
|
|
Napájení |
1. PoE/PD (IEEE 802.3af třídy 1) 2. DC 12V (pro případ, který přepínač nepodporuje PoE) |
|||
|
|
Spotřeba energie |
3,6 W (max.) |
|||
|
|
Provozní teplota |
32 °F ~ 104 °F / 0 °C ~ 40 °C |
|||
|
|
Teplota úložiště |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Provozní vlhkost |
20 % ~ 80 % (relativní vlhkost, nekondenzující) |
|||
|
|
Vlhkost úložiště |
10 % ~ 90 % (relativní vlhkost, nekondenzující) |
|||
|
Technický |
|
||||
|
Model č. |
DPX22-US |
|
|||
|
Jméno |
2CH analogový XLR Dante převodník |
|
|||
|
Šířka pásma sítě |
100 mil |
|
|||
|
Control Metoda |
Ovladač Dante® |
|
|||
|
Latence zvuku |
Nastavitelná latence zařízení Dante® (Podporuje 1, 2 nebo 5 ms konfigurovatelné pomocí ovladače Dante®) |
|
|||
|
Formáty zvuku |
DANTE [Digitální audio vstup/výstup, PCM 2CH 44,1K-96KHz 16/24Bit] LINE In [analogový zvuk, symetrické/nevyvážené připojení, maximální vstupní úroveň 24dBu] MIC In [analogový zvuk, symetrické/nevyvážené připojení, maximální vstupní úroveň 50mVRMS] LINE Out [analogový zvuk, symetrické/nevyvážené připojení, maximální výstupní úroveň 18 dBu] |
|
|||
|
Parametry zvuku |
Výstupní impedance |
300 Ohm |
|
||
|
|
Úroveň výstupu (maximální) |
18dBu (maximum) |
|
||
|
|
Frekvenční odezva |
20Hz až 20kHz (-/+0,5dB) |
|
||
|
|
Dynamický rozsah |
> 90dB@0dBu, váženo 1kHzA |
|
||
|
|
Poměr zvuku a signálu |
> 90dB@0dBu, váženo 1kHzA |
|
||
|
|
Zvuk THD+N |
< 0,015 % při +4 dBu, 1 kHz |
|
||
|
Přenosová vzdálenost |
328 stop/100 m (CAT6/6A/7) |
|
|||
|
ESD ochrana |
IEC 61000-4-2: ±8kV (vzduchová mezera vybíjení) a ±4kV (kontaktní vybíjení) |
|
|||
①Záruka:
Všechny naše produkty byly před odesláním testovány;
Můžeme poskytnout 2CH Line In Dante Converter na 1letou záruku. (Po uplynutí doby záruky kvality začal účtovat příslušný poplatek za údržbu.)
②Doručení:
Vzorová objednávka: nebo vzorová objednávka, můžeme odeslat během 1-3 dnů
Hromadná objednávka: t závisí na množství, obvykle je 10-15 dní.
③Doprava:
Všechny naše produkty budou odeslány společností Fedex/DHL/UPS/TNT nebo námořní dopravou. Také můžeme poslat vašemu agentovi v Číně.
Q1: Nabízíte službu OEM & ODM?
Odpověď: Ano, můžeme poskytnout řešení OEM nebo ODM v závislosti na požadavcích klienta
Q2. Pokud je množství menší než minimální množství, mohu si jej objednat?
A2. Samozřejmě si můžete objednat vzorky pro testování a kontrolu kvality. Větší pozornost věnujeme objednávání vzorků
Q3: Jaký je standard kvality vašich produktů?
A3: Naše produkty mají schválené certifikáty CE, ROHS, FCC
Q4: Které místo bude používat zařízení FHBAudio?
Naše produkty jsou široce využívány v různých sektorech, včetně mezinárodních konferencí, vládních organizací, bankovních institucí, náboženských center, jako jsou kostely, letiště, parlamentní orgány, vzdělávací instituce, hotely a soukromé firemní konferenční sály. Tato rozmanitá škála aplikací zdůrazňuje všestrannost a spolehlivost našich nabídek, což z nich dělá důvěryhodnou volbu pro širokou škálu klientů a průmyslových odvětví.
Q5: Jaké jsou výhody Dante audio?
A5: Dante audio nabízí efektivní a efektivní řešení pro přenos vysoce kvalitního zvuku přes standardní ethernetové sítě. Díky využití technologie Dante mohou uživatelé bez námahy odesílat a přijímat více zvukových kanálů prostřednictvím jediného síťového kabelu, což výrazně snižuje potřebu objemné tradiční kabeláže. Tento systém poskytuje výjimečnou flexibilitu, škálovatelnost a spolehlivost, díky čemuž je ideální pro živé ozvučení, vysílání a instalované zvukové aplikace. Díky výkonu v reálném čase a bezproblémové integraci napříč různými zařízeními zjednodušuje Dante audio sítě při zachování vynikající kvality signálu a nízké latence.
