DWP22L je vynikající kvalitní panel rozhraní Dante pro převod dvou kanálů Dante na analogové zvukové výstupy a dva analogové zvukové vstupy do sítě Dante. DWP22L-Us navržený tak, aby se vešel do zadní box s dvojitým gangem. DWP22L-EU navržená tak, aby se hodila s evropskou montážní krabicí.
Vstupy MIC/Line 2 vstupů DAP22L DANTE MIC/LINE 2 Multi 2 jednoduše použijte kabel Cat5 pro připojení portu RJ45 k přepínači Ethernetu a pomocí „řadiče Dante“ pro směrování nízké latence signálu na/z jiných zařízení, která již připojila stejnou síť Dante.

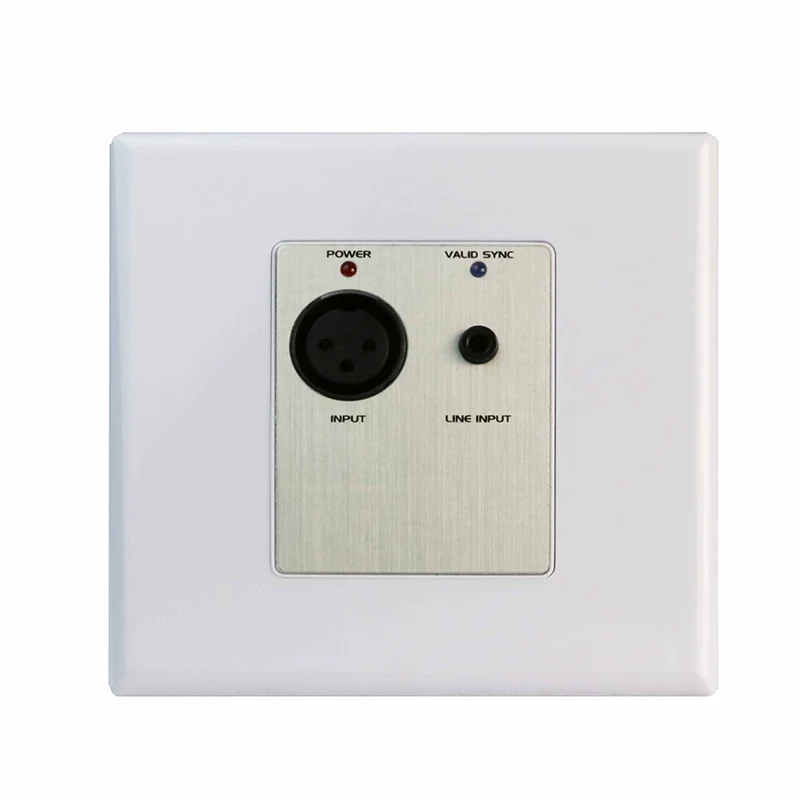

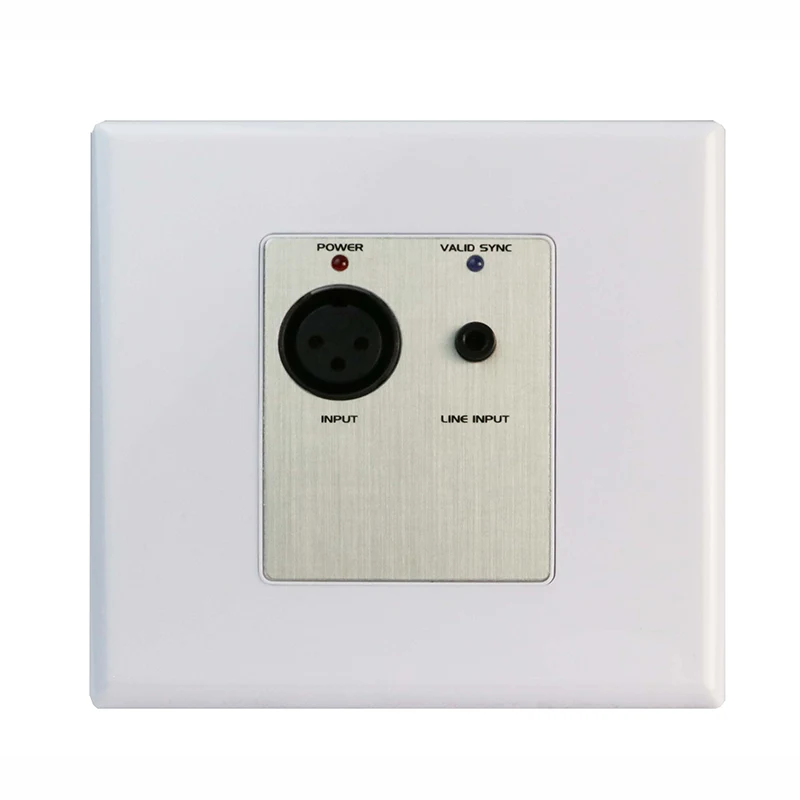

Jeden vstup mikrofonu/linky XLR a jeden vstup mini-jack na předním panelu
Vstup mini-jack je shrnut do mono signálu
Převádí zvukové signály MIC nebo Line na Dante Network
MIC/Line je volitelný pro vstup XLR
Přepínatelný 48V Phantom Power pro vstup MIC XLR
Nastavitelný zisk MIC/Line z -20 dB na +20 dB pro každý vstupní kanál

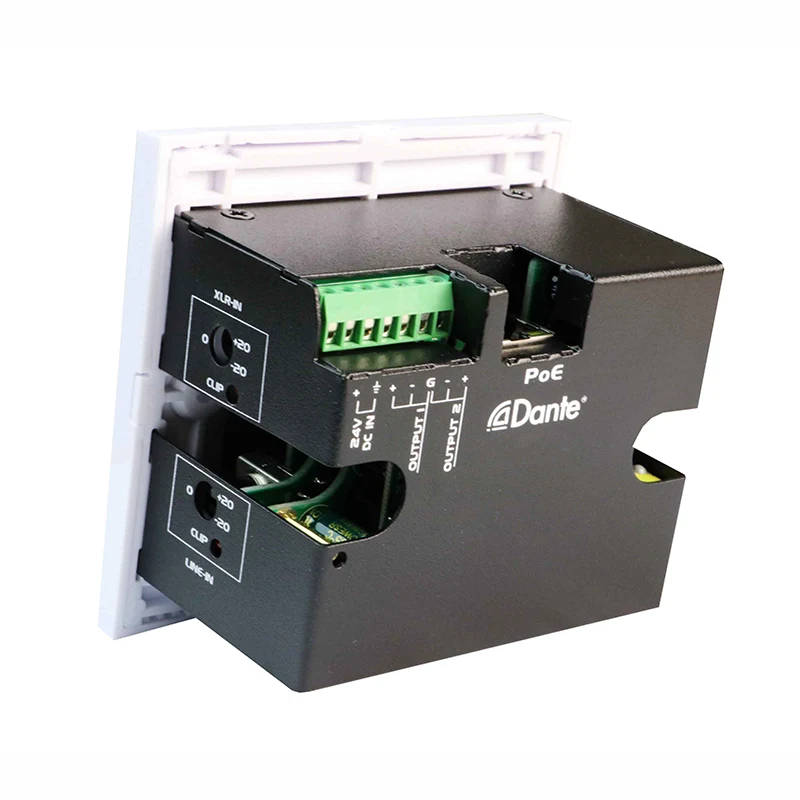

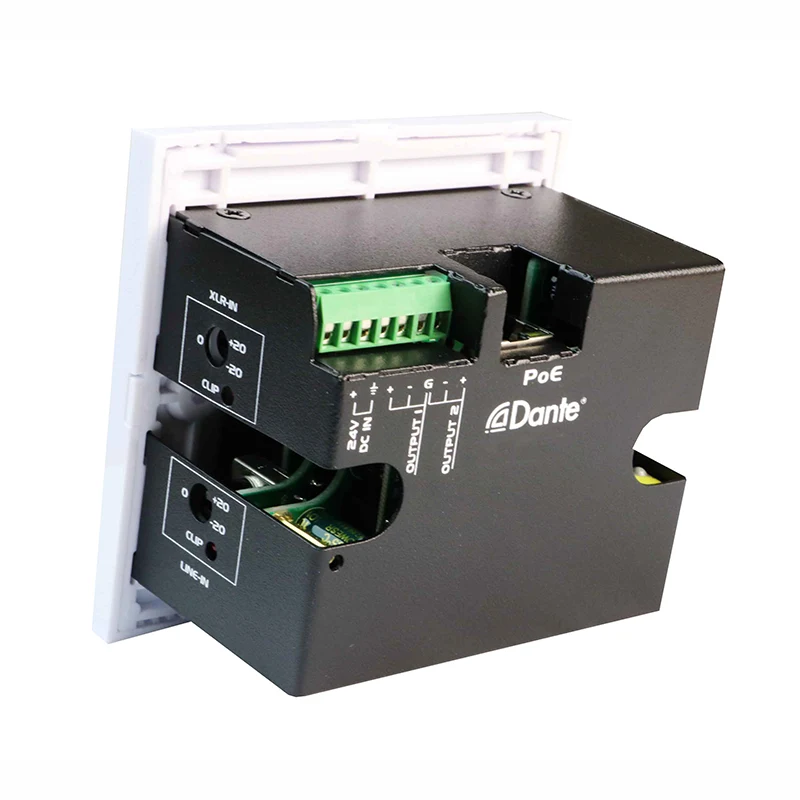

Dva výstupy zvukového signálu ze sítě Dante na zadním panelu
Každý zvukový vstupní signál/klip LED na bočním panelu
Vysoké rozlišení 24bitového převádění analogů na digitální a digitální až analogové
LED diody označují stav synchronizace sítě a sítě na bočním panelu
Power Over Ethernet (POE) nebo 24VDC napájení
Poskytuje vysokou kvalitu předzesilovače pro mikrofony
Vynikající kvalita zvuku s nízkým hlukem
|
Vstupy mikrofonu/linky do sítě Dante |
|
|
Vstup: |
XLR (žena), Stereo Mini-Jack (L, R) |
|
Rozsah zisku |
-20 ~ +20 |
|
Impedance vstupu |
> 2,5K_ (XLR MIC),> 5K_ (linka XLR),> 50K_ (mini-jack) |
|
Fantomová síla |
48 V Spínací |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hluk pod +4 DBU |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz až 120 Hz) |
|
Dante Network to Line výstupy |
|
|
Výstupy |
5p, vyvážený/nevyvážený, odnímatelný terminálový blok (výstup 1/2) |
|
Úroveň výstupu |
-10 DBU nominální (řádek) |
|
Úroveň výstupu |
+10 DBU maximum |
|
Výstupní napětí |
+20dbu (výstupní zisk@ 0 dB) |
|
Výstupní impedance |
150_balanced; 75_UNBALENCE |
|
Frekvenční odezva |
20 Hz až 20 kHz (± 0,5 dB) |
|
Thd+n |
T <0,1% |
|
Hluk |
<-80db |
|
Crosstalk |
<85 dB (20 Hz až 20 kHz |
|
Dante Channel |
|
|
Vysílače/přijímače |
2/2 |
|
Rychlost přenosu |
100 Mbps |
|
Rezoluce |
16/24/32 bit |
|
Vzorkovací rychlost |
44,1 kHz, 48 kHz. |
|
Rozhraní Dante |
RJ45 Jack |
|
Připojení napájení |
2 pin euro terminál |
|
Požadavek na energii |
24 VDC @ 180 MA Plus připojené fantomové zatížení nebo PoE |
|
Dimenze |
116 mm (W) × 114,5 mm (H) × 53,1 mm (d)-DWP22L-US 87 mm (W) × 875 mm (H) × 53,1 mm (d)-DWP22L-EU |
|
Hmotnost: 0,36 kg-DWP22L-Us |
Hmotnost: 0,36 kg-DWP22L-Us 0,28 kg-DWP22L-EU |

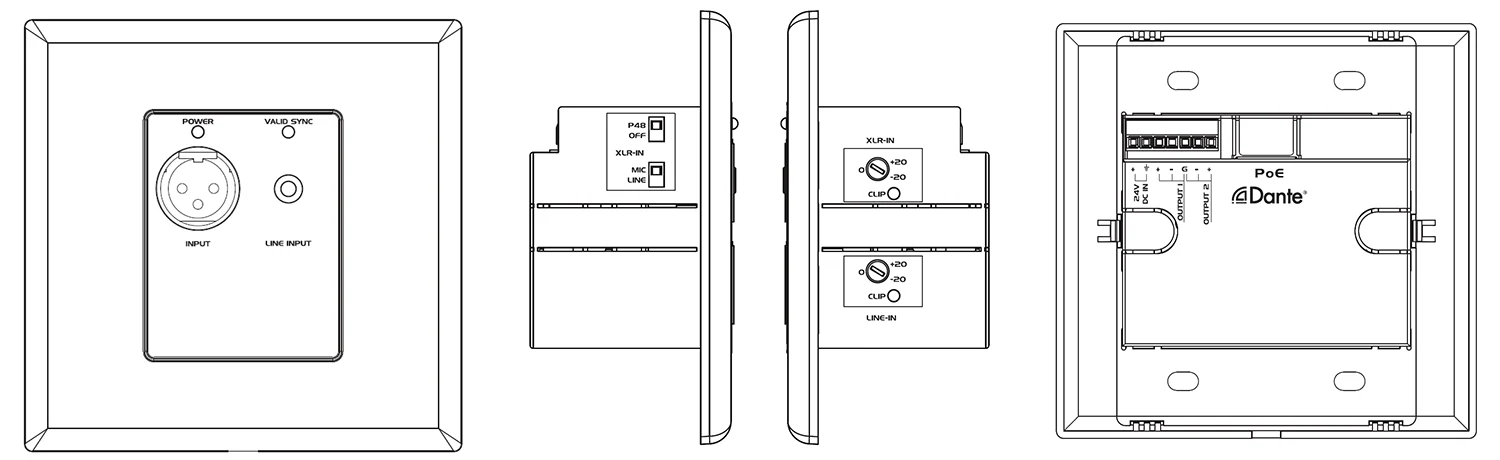

1. vstup XLR, přijmete zvukový signál MIC nebo Line.
2. 3,5 mm vstup mini jack, přijímá zvukový signál linky.
3. Indikátor LED napájení.
4. LED synchronizace označuje stav sítě Dante
5. Vstupní volič XLR
Řádek: Přijímá vyvážený nebo nevyvážený zdroj linky.
MIC: Přijímá signál dynamického nebo kondenzátorového mikrofonu.
P48V: Poskytuje 48V fantomový výkon při připojení mikrofonu kondenzátoru.
6. Řízení zisku vstupu: Upravte úroveň zisku vstupního signálu na každém vstupním kanálu.
7. LED diody signálu na každém vstupním kanálu.
8. Výstupy EURO Terminál: Převádí dva kanály Dante na výstupy analogových linek.
9. Port RJ45: Použití kabelu Cat5 k připojení k síti Dante.
POZNÁMKA: Při použití síťového přepínače povoleného PoE by mohla být DWP22L napájena a provoz od POE.
10. Power: Připojte DC 24V k 2p terminálovému bloku nebo DC vstupního konektoru.
Poznámka: Pokud jsou DC 24V a POE přítomny DWP22L, bude jednotka fungovat z DC 24V. A po odstranění DC 24V se napájení automaticky přepne na Poe Pow.
Panel rozhraní 2CH Dante Interface 2 Mic/Line X 2 Outputs je ideální pro profesionální zvukové aplikace, jako jsou konferenční místnosti, živé zvukové nastavení, vysílací studia a nainstalované AV systémy, kde je v kompaktním faktoru spolehlivé a analogové a-dante přeměnu. Jeho design na stěně umožňuje čistou a efektivní integraci do různých prostředí při zachování vysoce kvalitního zvukového výkonu.
